一、基本信息

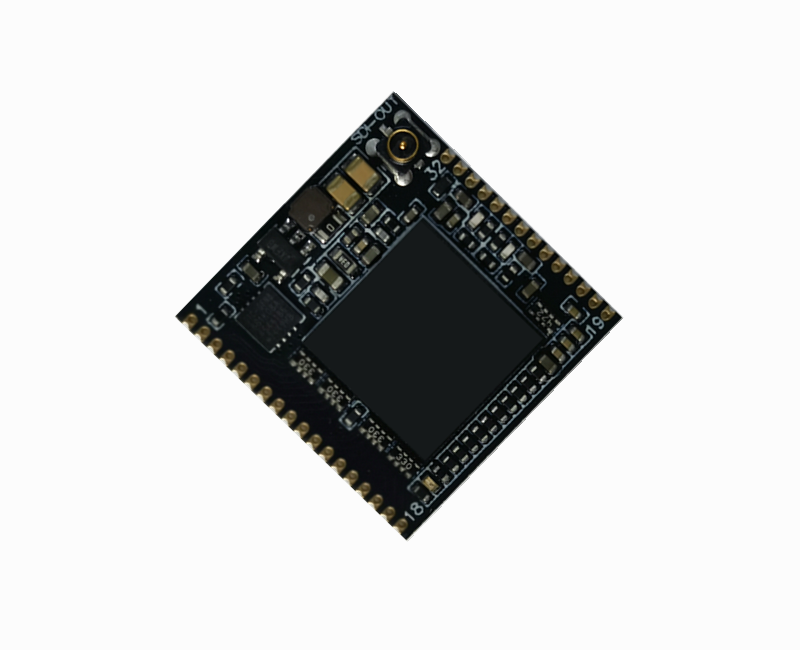

功能：BT1120/BT656转SDI模组适用于英伟达TX2/NX,RK3399,RK3588,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-TSMZ-1。

供电：3.3V 1A。

输入：BT1120（默认）,兼容BT656。

输出：SDI(支持3G、HD、SD)。

配置方式：默认已配置好，输入BT1120即可输出SDI（默认内同步、兼容外同步）。

分辨率支持：1080P60、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24、525i、625i（自适应以上分辨率和帧率）。

尺寸：20mm×20.8mm×3mm。

工作温度：－40℃－+80℃。

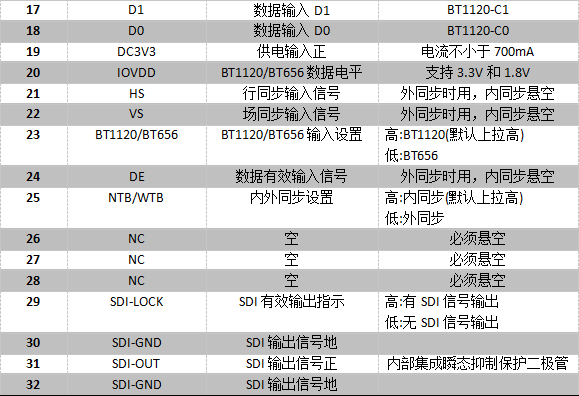

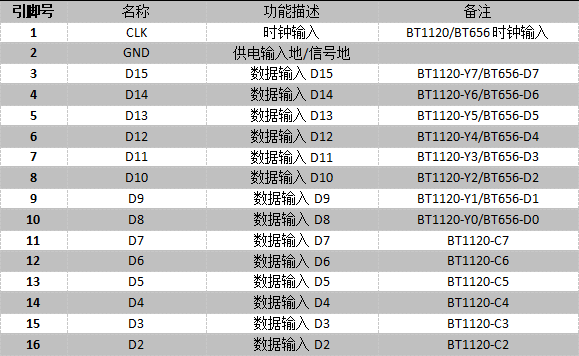

二、管脚定义
