一、基本信息

功能：Cameralink转MIPI CSI适用于英伟达Orin NX/AGX//TX2/NX/Nano,瑞芯微RK3588/RK3568/RK3399,海思SS928/3403/3519A/3559A,昇腾系列,高通，全志等平台。

型号：SPD-CMMZ-1。

供电：3.3V 1A。

输入：Cameralink Base模式(D0+,D0-,D1+,D1-,D2+,D2-,CLK+,CLK-,D3+,D3-)。

输出：MIPI CSI-2，2lane（默认）,支持2lane/4lane可配。

配置方式：默认已配置好，输入Cameralink即可输出MIPI CSI-2（默认2lane mipi csi Dphy YUV422 8bit非连接时钟）。

分辨率支持：320×256、640×512、720×480、720×576、800×600、1024×768、1024×1024、1280×720、1280×1024等（本模组仅适用于8bit、10bit、12bit、14bit、16bit等各类红外、黑白Cameralink相机）。

尺寸： 38mm×20mm×3mm。

工作温度：－40℃－+80℃。

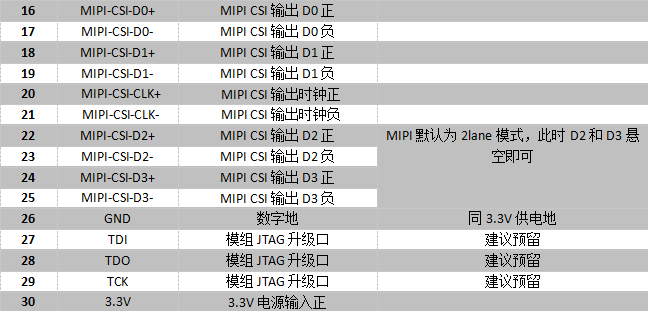

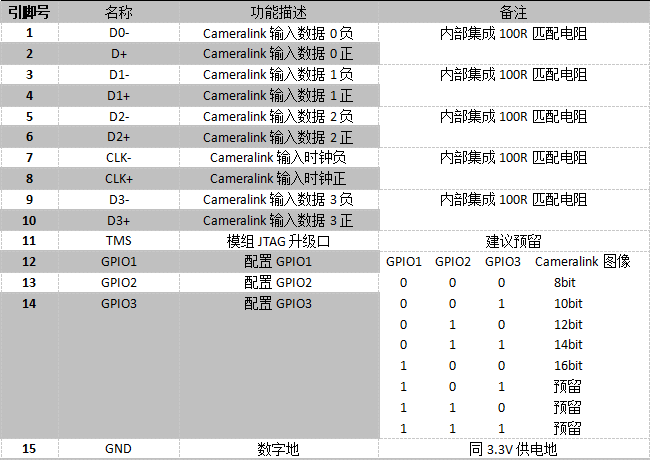

二、管脚定义
