一、基本信息

功能：DP转MIPI CSI适用于英伟达TX2/NX,瑞芯微RK3588/RK3399,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-DMC01。

供电：5V-12V宽压。

输入：DP。

输出：MIPI CSI 2lane（默认）,支持2lane/4lane可配。

驱动方式：免驱。

分辨率支持：4K30、4K25、1080P60（默认）、1080P50、1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24、576P、480P。

尺寸：70mm×30mm。

工作温度：－40℃－+80℃。

二、接口定义

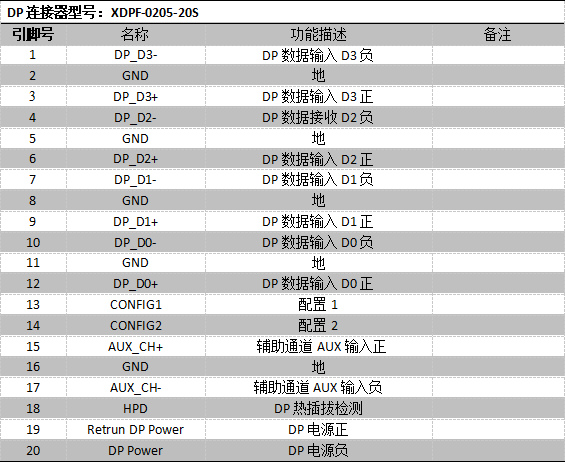

1.DP输入接口定义：

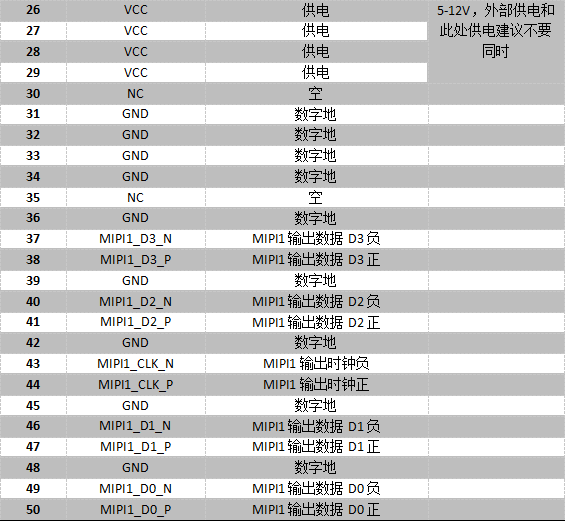

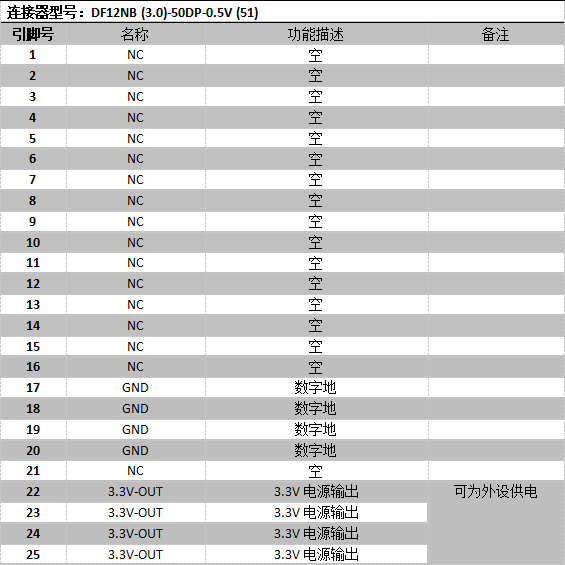

2.MIPI-OUT1输出接口定义：

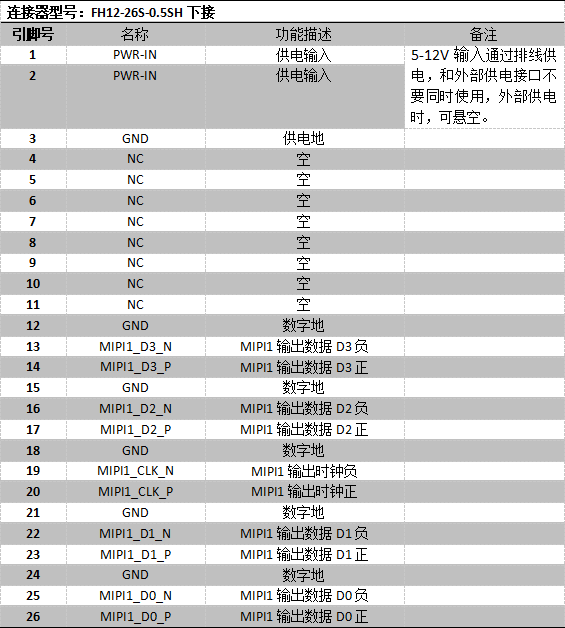

3.MIPI-OUT2输出接口定义：
