一、基本信息

功能：Cameralink扩展 一分二 中继器(可支持一分三、二分四)。

型号：SPD-CLEX02。

供电：5-28V。

输入：Cameralink(单路)，支持Base模式、Medium模式、Full模式。

输出：Cameralink(双路)，支持Base模式、Medium模式、Full模式。

控制：支持Cameralink串口控制，支持CC1~CC4触发。

Base模式：支持1分2、1分3、2分4。

Medium模式：支持1分2。

Full模式：支持1分2。

支持分辨率：320*256、640*512、1024*768、1024*1024、1280*1024、1280*720、1920*1080、2048*2048以及标准Cameralink采集卡支持的所有分辨率，本设备均能支持并分辨率自适应。

尺寸：60mm×76mm×35mm。

工作温度：－40℃~+80℃。

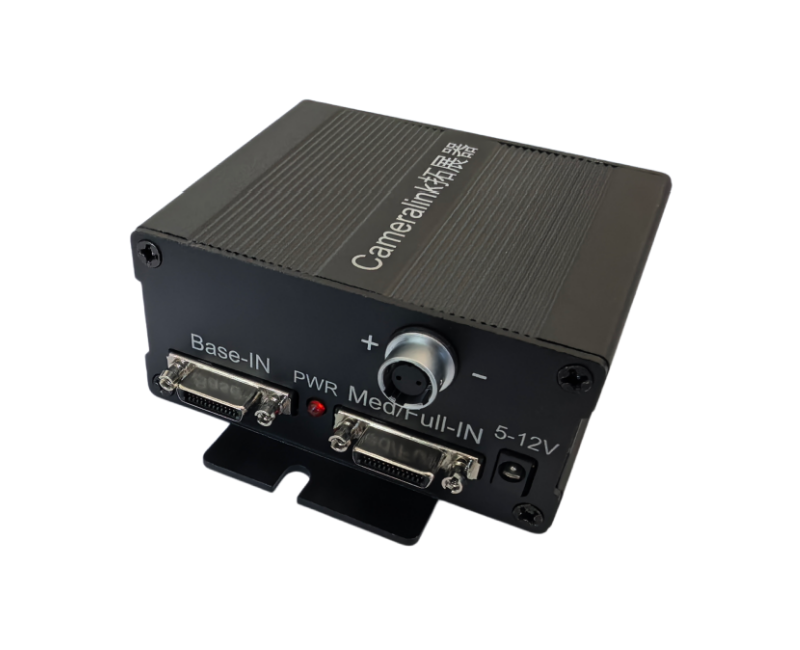

二、接口定义

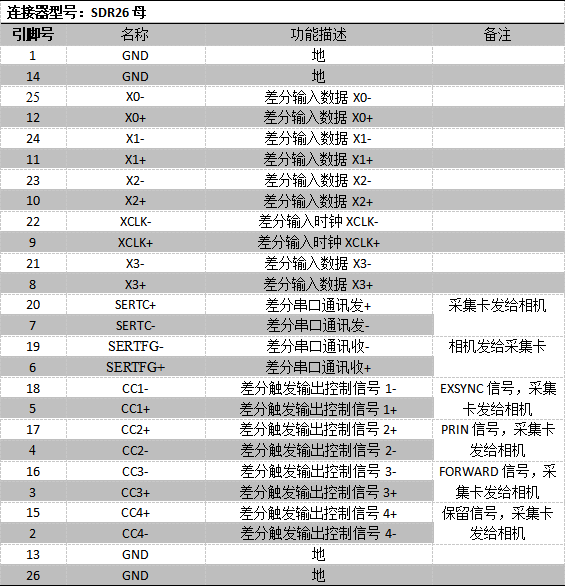

1.输入接口Base-IN(SDR26母)定义（相机为MDR26使用MDR26公转SDR26公即可）:

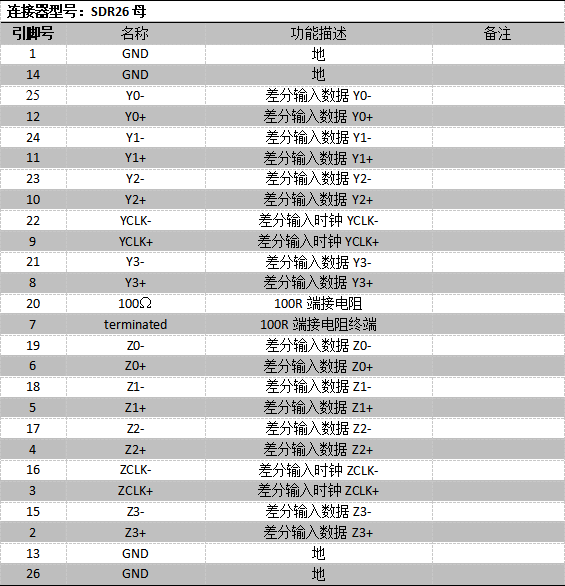

1.输入接口Medium/Full-IN(SDR26母)定义（相机为MDR26使用MDR26公转SDR26公即可）:

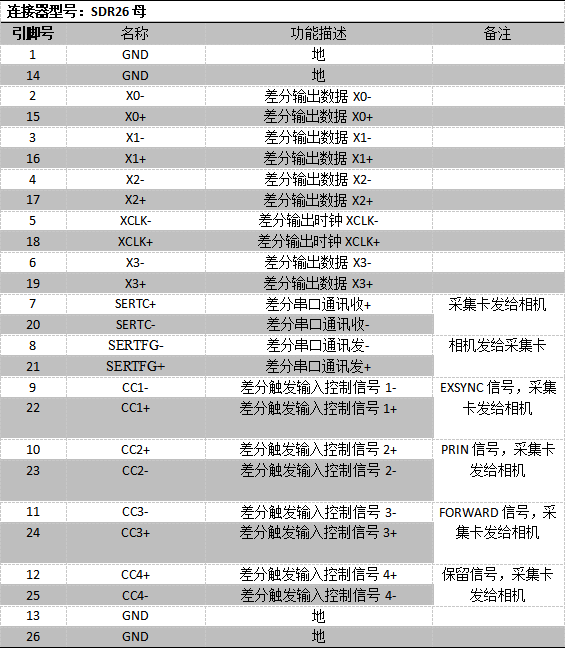

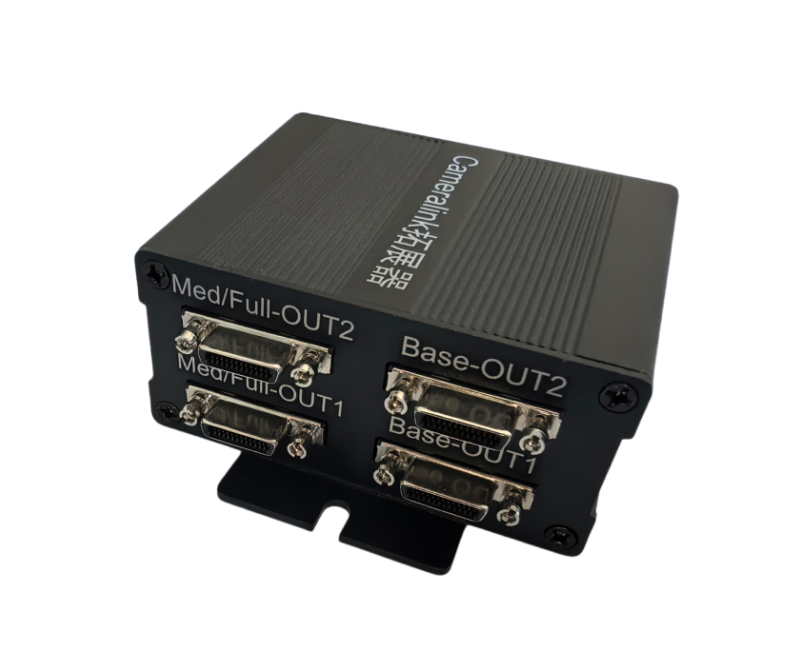

3.输出接口Base-OUT1/Base-OUT2(SDR26母)定义（采集卡为MDR26使用SDR26公转MDR26公即可）:

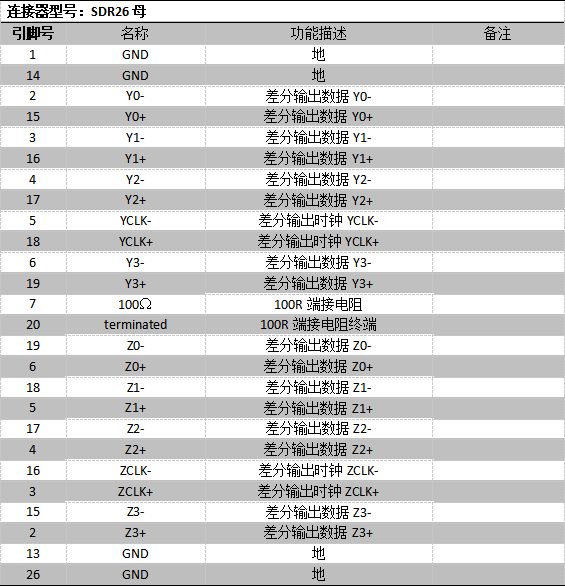

4.输出接口Medium/Full-OUT1/Medium/Full-OUT2(SDR26母)定义（采集卡为MDR26使用SDR26公转MDR26公即可）:

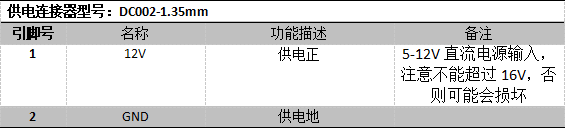

5.供电接口1定义：

6.供电接口2定义：
