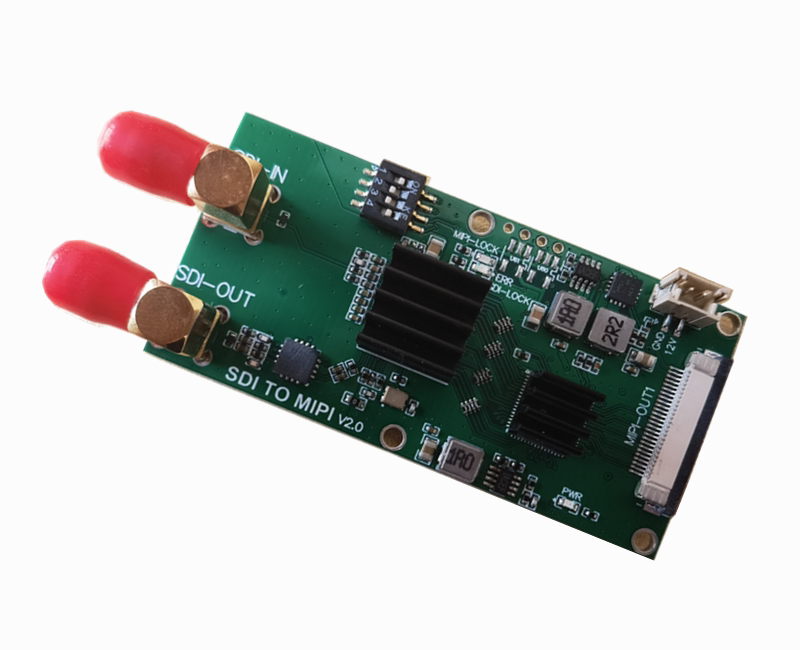

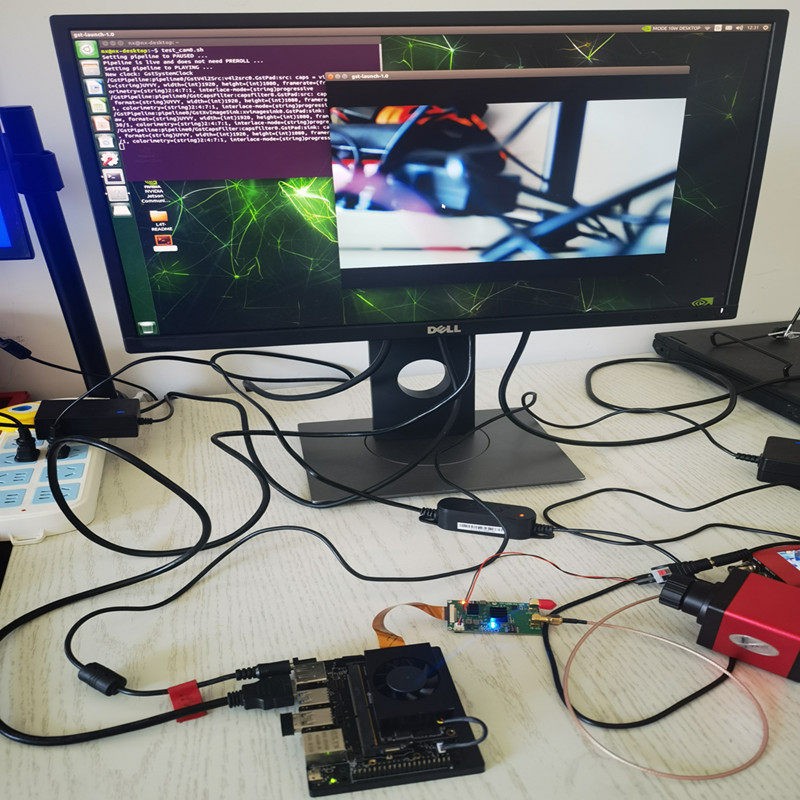

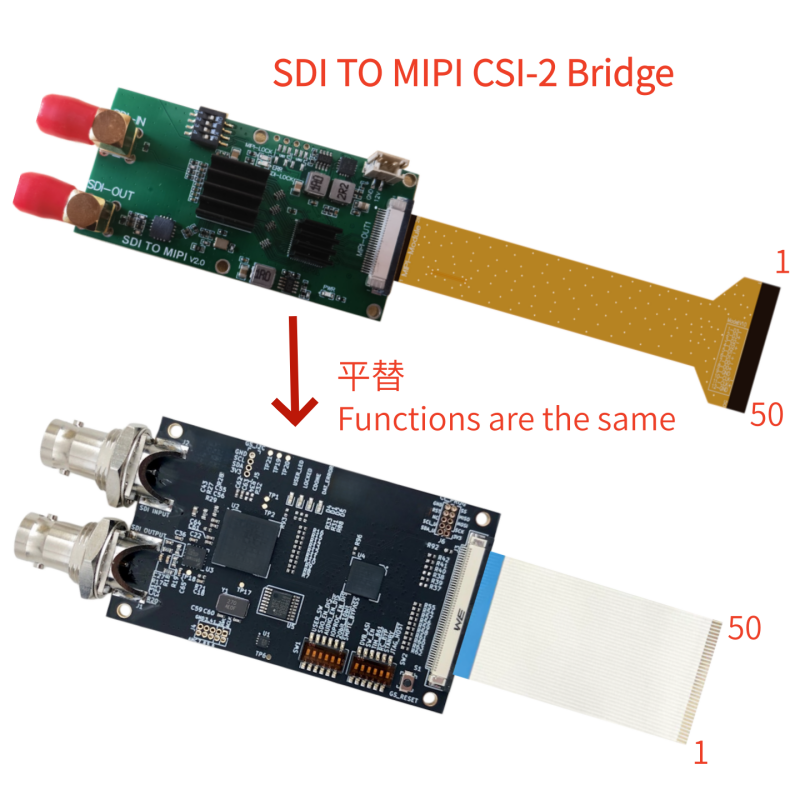

一、基本信息

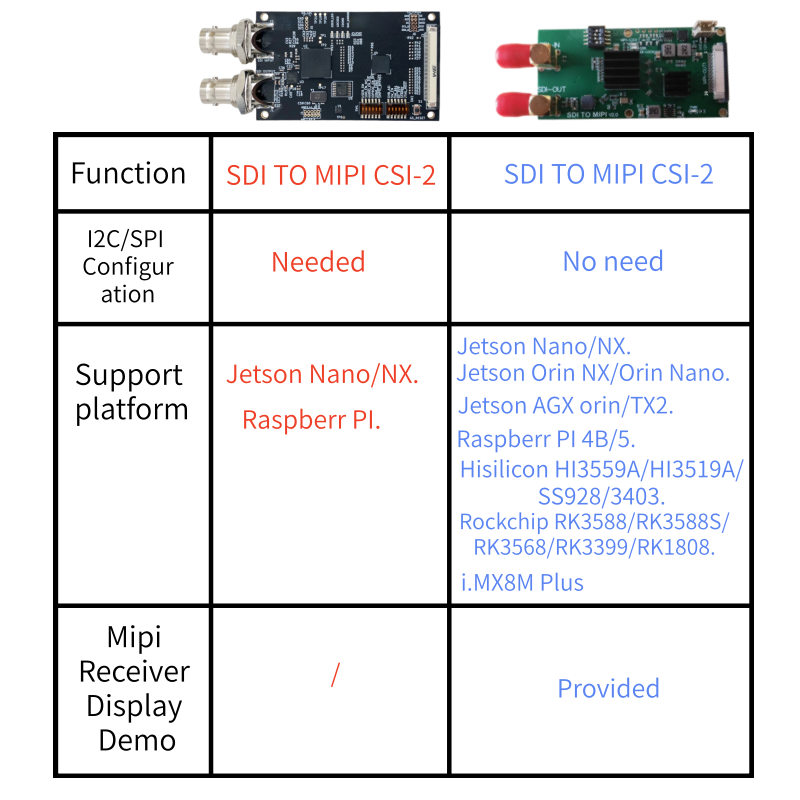

功能：SDI转MIPI CSI-2适用于英伟达Orin NX/Orin nano/AGX Orin/Jetson TX2/Xaviera NX/Xaviera Nano,RK3588/RK3568/RK3399/RK1808,海思SS928/3403/HI3519A/HI3559A,树莓派Raspberry Pi 5/Raspberry Pi 4B、高通，全志等平台。

型号：SPD-SMTNX-1。

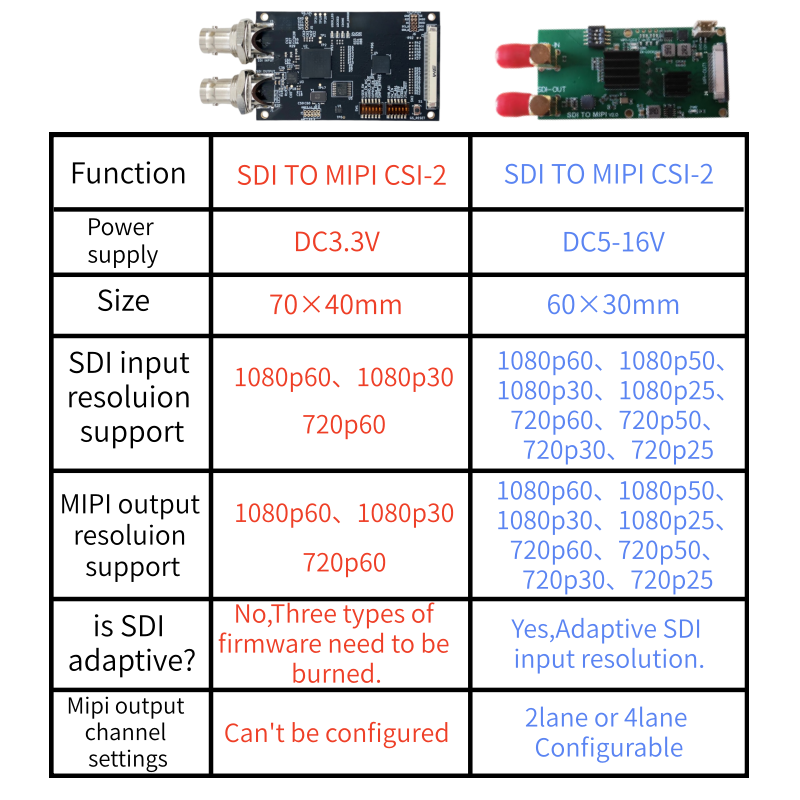

供电：5V-12V宽压。

输入:SDI(兼容3G/HD SDI)。

输出: MIPI CSI-2( 默认2lane),支持2lane/4lane切换。

配置方式：默认已配置好，输入SDI即可输出MIPI CSI。

支持分辨率：1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24以上分辨率自适应。

尺寸：60mmX30mm。

工作温度：－40℃－+80℃。

I. Basic Information

Function: The SDI to MIPI CSI-2 converter is compatible with platforms including NVIDIA Orin NX, Orin Nano, AGX Orin, Jetson TX2, Xavier NX, Xavier Nano, Rockchip RK3588, RK3568, RK3399, RK1808, Hisilicon SS928, 3403, HI3519A, HI3559A, Raspberry Pi 5, Raspberry Pi 4B, Qualcomm, Allwinner and other chipsets.

Model: SPD-SMTNX-1.

Power Supply: 5V-12V wide voltage input.

Input: SDI (3G/HD SDI compatible).

Output: MIPI CSI-2 (default 2-lane), supports switching between 2-lane and 4-lane.

Configuration Method: Pre-configured by default; MIPI CSI output is available immediately after SDI signal input.

Supported Resolutions: 1080P60, 1080P50, 1080P30, 1080P25, 1080P24, 720P60, 720P50, 720P30, 720P25, 720P24, with automatic adaptation to higher resolutions.

Dimensions: 60mm × 30mm.

Operating Temperature: -40℃ ~ +80℃.

二、引脚定义及说明/ II. Pin Definition and Description

1.SDI输入接口定义/Definition of SDI Input Interface Definition：

2.SDI环出接口定义/SDI Loop-out Interface Definition：

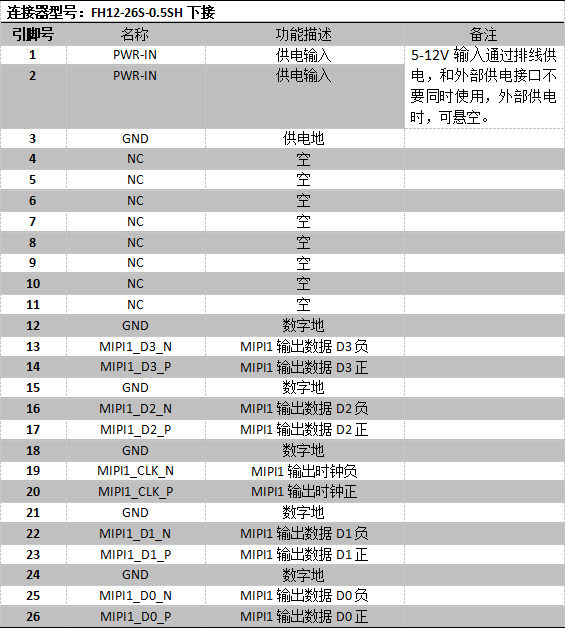

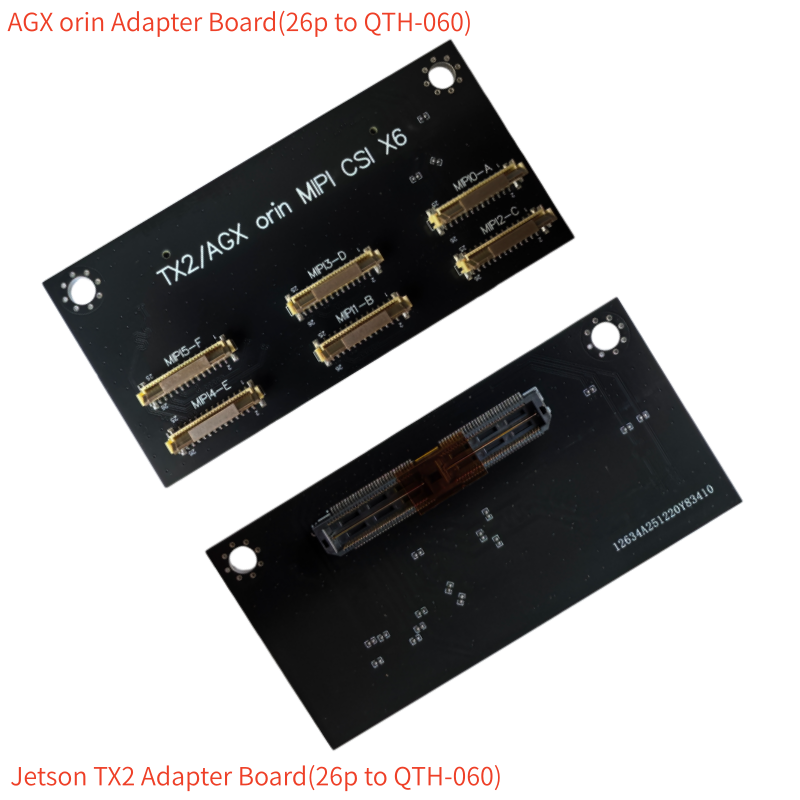

3.MIPI输出接口1定义/ Definition of MIPI Output Interface 1 Definition：

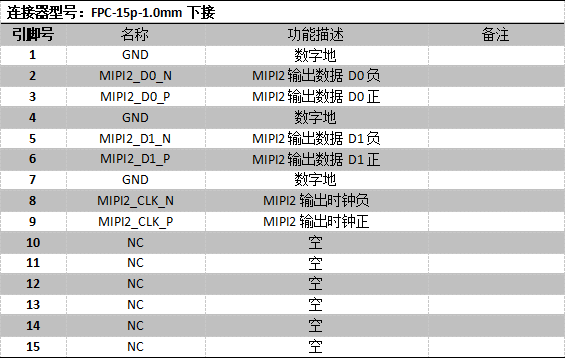

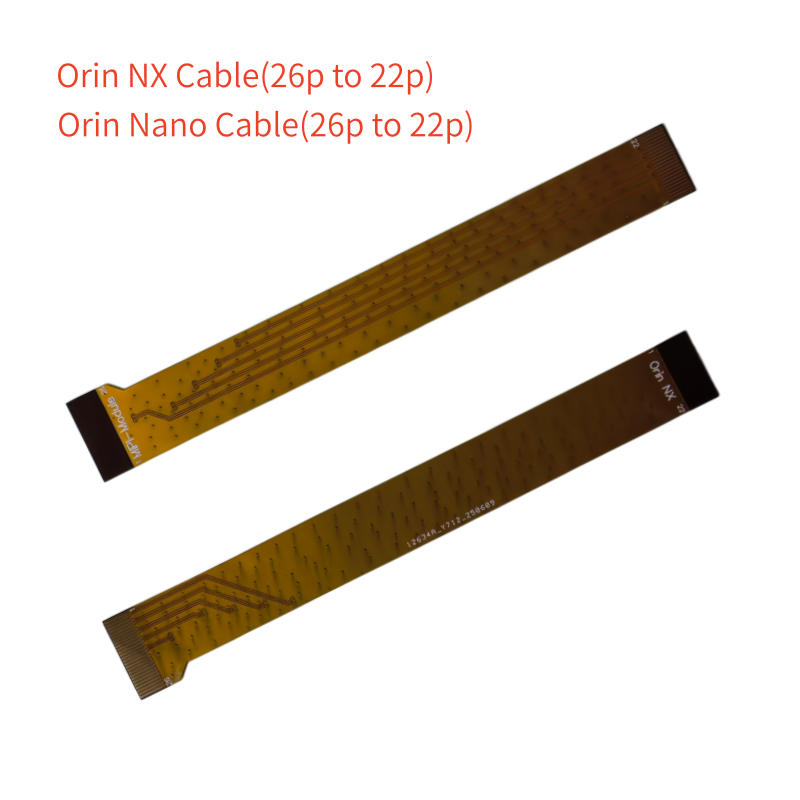

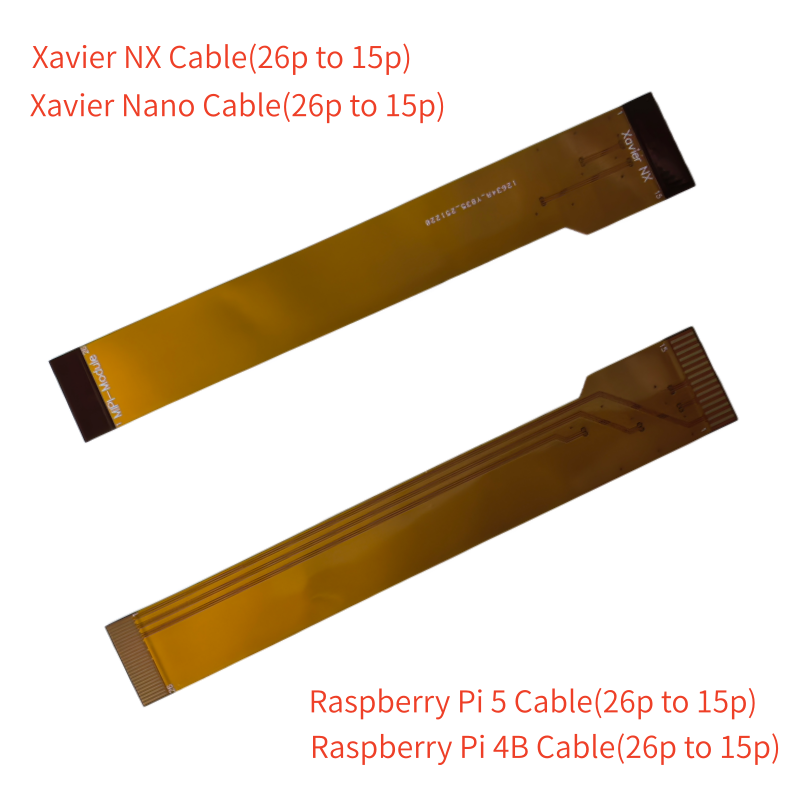

4.MIPI输出接口2定义/MIPI Output Interface 2 Definition(Compatible with Xavier NX / Xavier Nano, Raspberry Pi 5 / Raspberry Pi 4B)：

                     注：MIPI输出接口1和接口2为同时输出，视频画面内容相同。

                    Note: MIPI Output Interface 1 and Interface 2 support simultaneous output with identical video content.

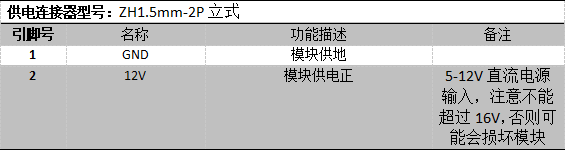

5.供电接口定义/Power Supply Interface Definition：
