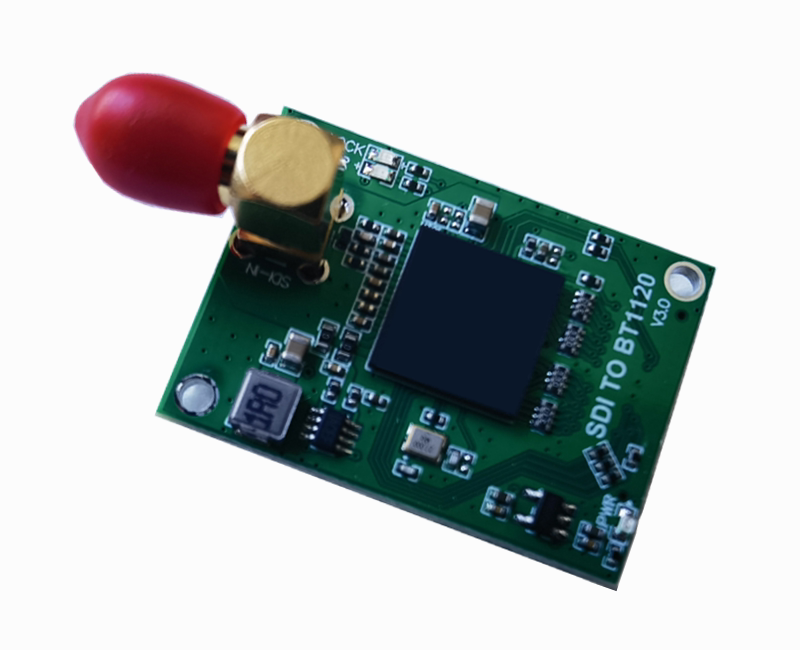

一、基本信息

功能：SDI解码模块，输入为SDI视频信号，输出为BT656视频信号。

型号：SPD-SBT5601。

供电：3.3V。

输入：SDI。

输出：BT656(YUV422)。

驱动方式：免驱。

尺寸：25mmX34mm。

工作温度：－40℃－+80℃。

分辨率支持：1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24（以上分辨率自适应）。

二、接口定义

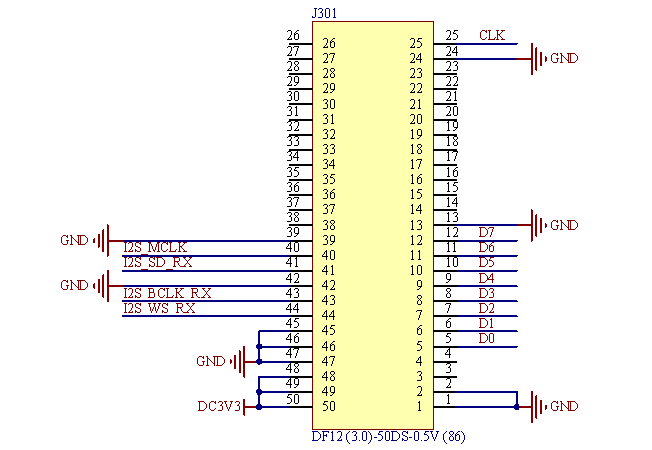

1.BT656接口原理图如下图所示：

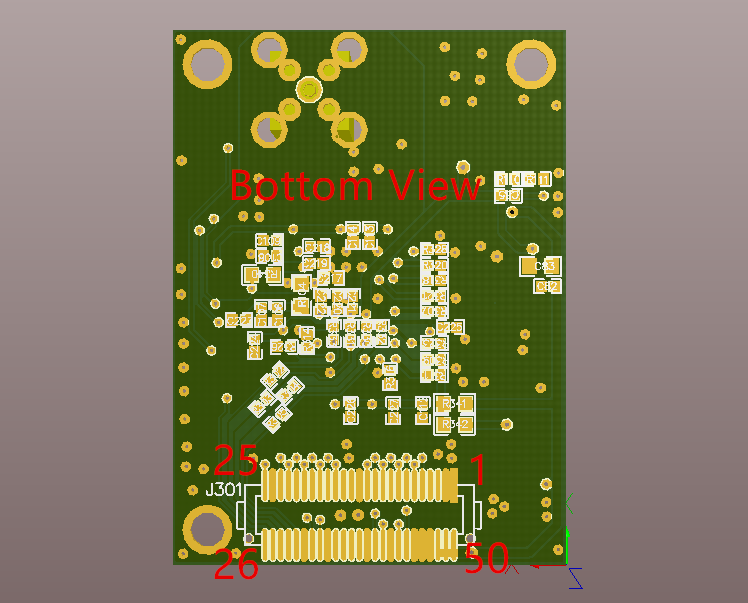

2.BT656接口引脚号定义（Bottom View）注意为底视图，如下图所示：

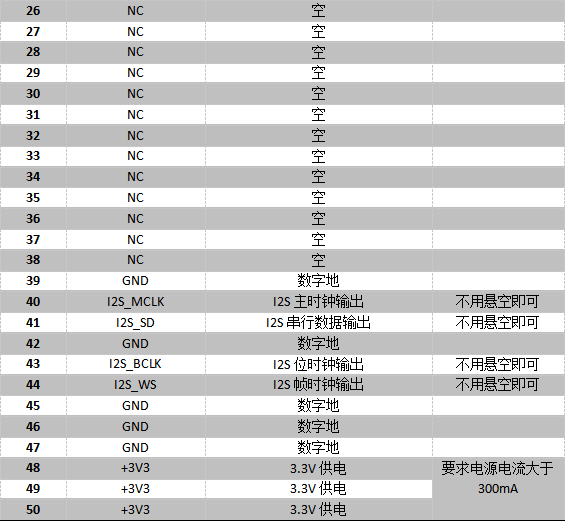

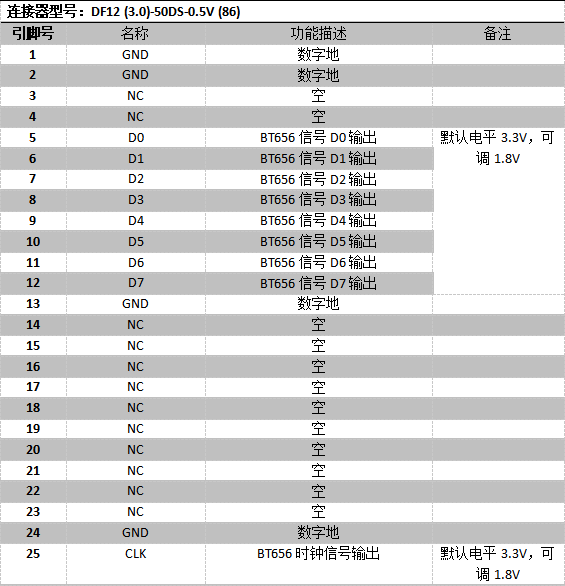

3.BT656引脚定义及说明

三、通讯方式

  通信方式为：I2C，默认出厂已配置好，输入SDI信号即可输出BT656。

四、分辨率：

    分辨率支持：1080P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24（以上分辨率自适应）。

五、结构尺寸

  尺寸：25mmX34mm。

六、使用环境

  工作温度：－40℃－+80℃。

七、其它

  支持音频解码，格式为I2S。

八、模块指示灯说明
