一、基本信息

功能：HDMI转MIPI-CSI。

型号：SPD-HMC01。

供电：5-12V。

输入：HDMI。

输出：MIPI CSI 2lane(可配1lane,3lane,4lane)。

配置方式：默认已配置好，输入HDMI即可输出MIPI-CSI。

支持分辨率：4K30、4K25、1080P60、1080P50、108P30、1080P25、1080P24、720P60、720P50、720P30、720P25、720P24。

尺寸：50mm×40mm。

工作温度：－40℃－+80℃。

二、接口定义

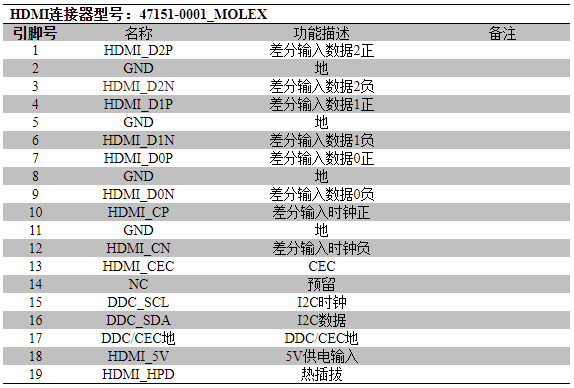

1.HDMI输入接口定义：

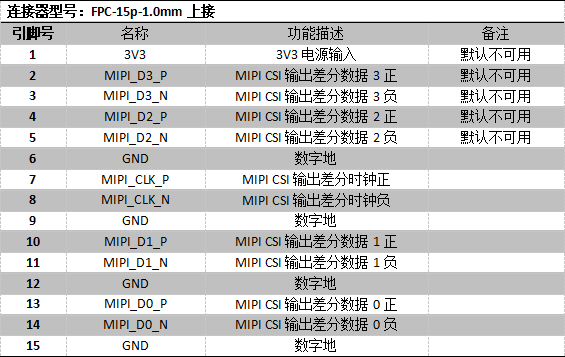

2.MIPI1输出接口定义：

3.MIPI2输出接口定义(适配Jetson Xavier NX)：
