一、基本信息

功能：Cameralink转MIPI CSI， 适用于英伟达Orin NX/Orin nano/AGX Orin/Jetson TX2/Xaviera NX/Xaviera Nano,RK3588/RK3568/RK3399/RK1808,海思SS928/3403/HI3519A/HI3559A,树莓派Raspberry Pi 5/Raspberry Pi 4B、高通，全志等平台。

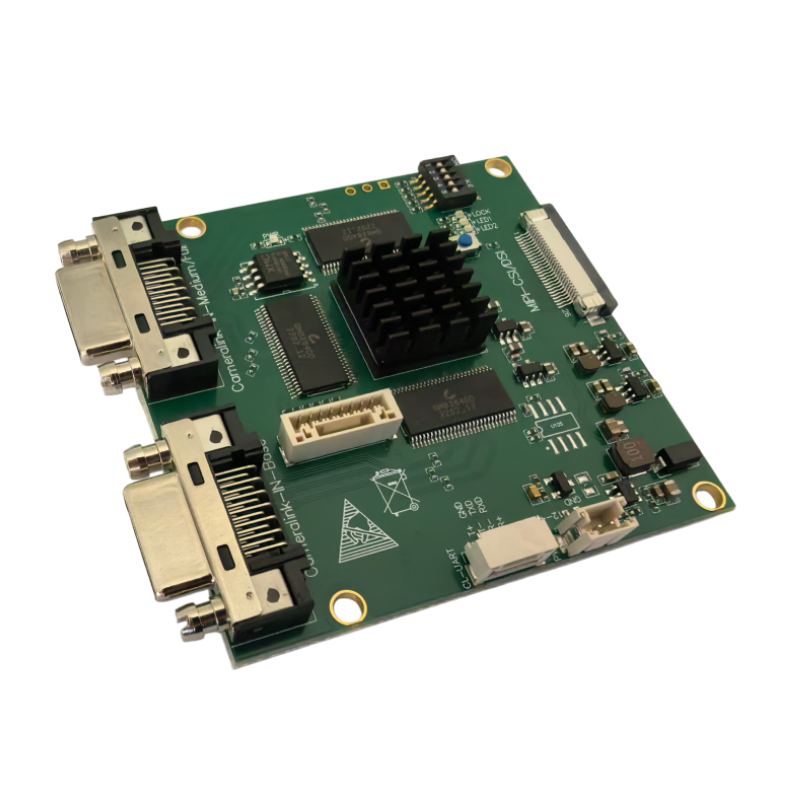

型号： SPD-CLMC02-C。

供电：12V-40V。

输入：Cameralink Full/Medium模式(默认)，支持1tap、2tap等各类红外、黑白、彩色标准Cameralink相机。

输出：MIPI CSI(4lane),支持1lane、2lane 。

通讯：支持Cameralink串口与TLL(默认)、RS232、RS422串口透传(串口控制Cameralink相机)。

配置方式：免驱，默认已配置好，输入Cameralink即可输出MIPI CSI图像数据。

支持分辨率：640*512@50Hz、640*512@60Hz、640*512@100Hz、640*512@200Hz、640*512@500Hz、1024*1024@100Hz、1024*1024@200Hz以及其它非常规分辨率。

尺寸：62mm*60mm。

工作温度：－40℃－+80℃。

二、引脚定义及说明

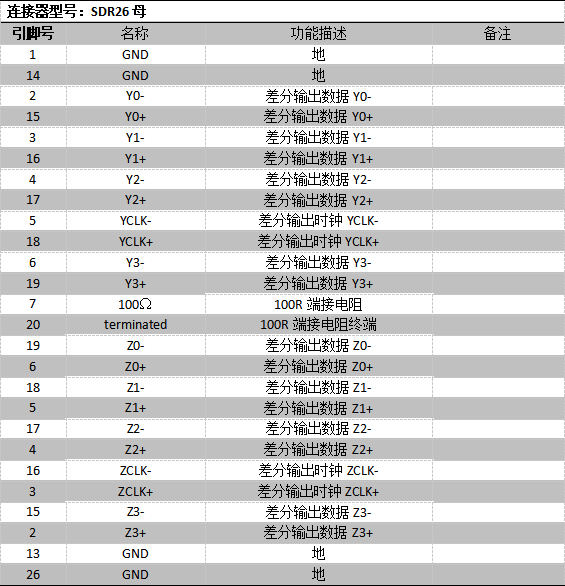

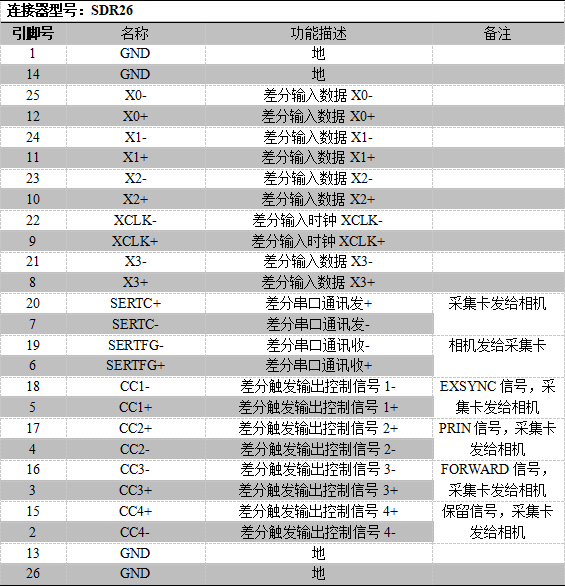

1.Cameralink输入接口定义：

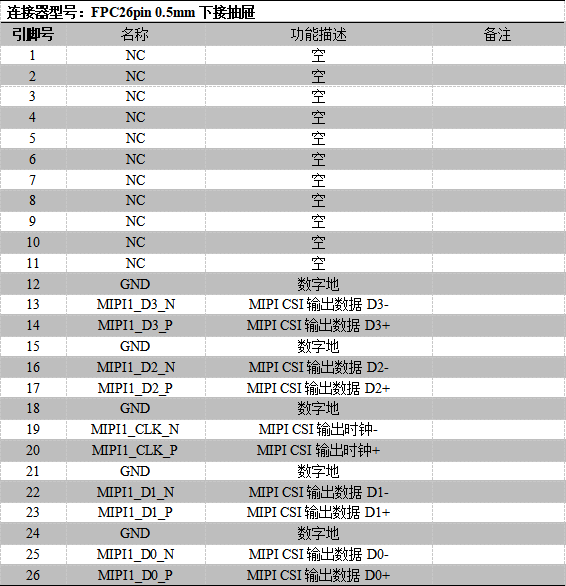

2.MIPI CSI输出接口定义：

3.供电接口定义：
