一、基本信息

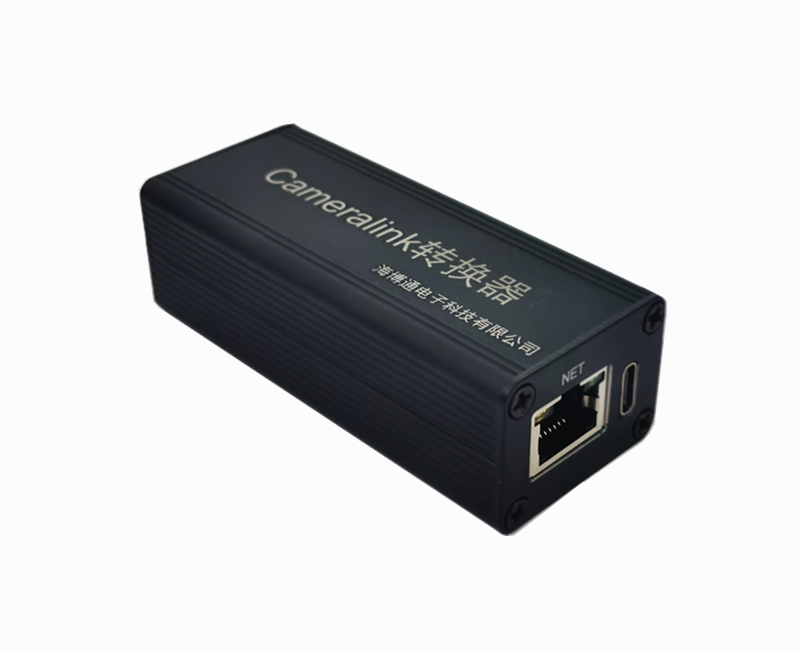

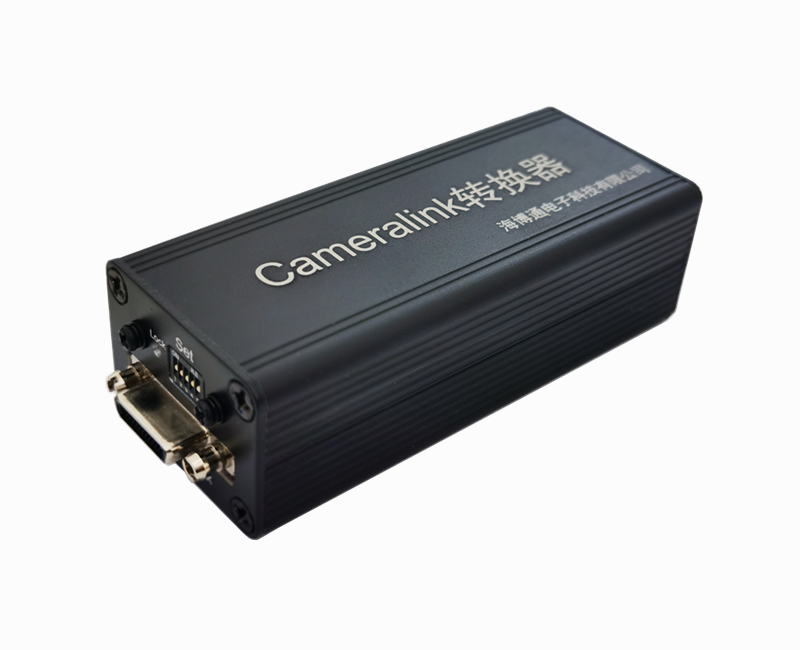

功能：Cameralink转GigE网口， 适用于各类红外、黑白、彩色标准Cameralink相机。

型号：SPD-CNM01-CG。

供电：USB-TYPEC或外部5V。

输入：Cameralink Base模式(默认)，最大可支持Medium模式，支持1tap、2tap、3tap，支持8bit/10bit/12bit/14bit/16bit黑白、彩色图像格式。

输出：千兆网口(默认GigE协议)，可向下兼容百兆网口。

串口：支持Cameralink串口与USB串口或TTL串口透传，用于控制Cameralink相机。

配置方式：免驱，默认已配置好，输入Cameralink网口即可输出图像数据。

支持分辨率：320*256、640*512、720*576、720*480、1280*720、1280*1024、以及其它非常规分辨率(以上分辨率自适应)。

尺寸：80mm*30mm。

工作温度：－40℃－+80℃。

二、引脚定义及说明

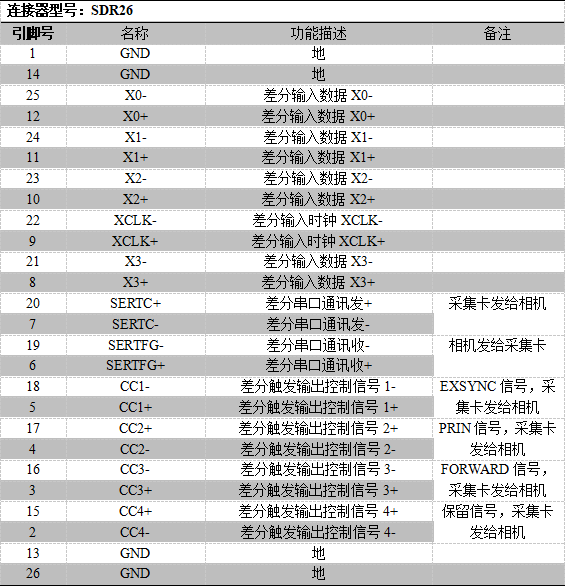

1.Cameralink输入接口定义：

2.网口接口定义：

3.供电接口定义：USB-TYPEC或外部5V。

三、购买前须知

1.本品可适配各类红外、黑白、彩色Cameralink标准时序相机，若为非标准时序，需要提供时序，本店可免费为其升级软件进行时序匹配。
