一、基本信息

功能：CVBS转BT656逐行模组，PAL转BT656逐行，NTSC转BT656逐行，适用于RK3588,RK3399,英伟达TX2/NX,海思3519A,海思3559A,高通，全志等平台。

型号：SPD-CTMZ-1。

供电：3.3V 1A。

输入：CVBS(支持PAL制/NTSC制模拟视频)。

输出：BT656。

配置方式：默认已配置好，输入CVBS即可输出BT656（默认内同步、外同步均有信号）。

分辨率支持：720×756,720×480（自适应以上分辨率和帧率）。

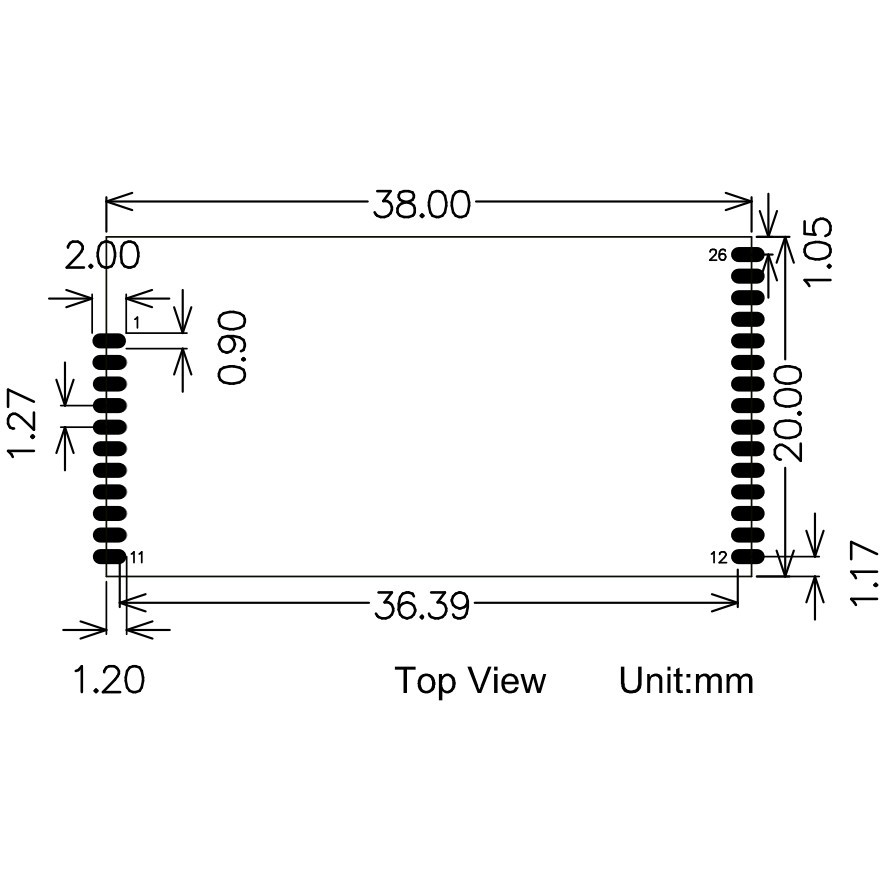

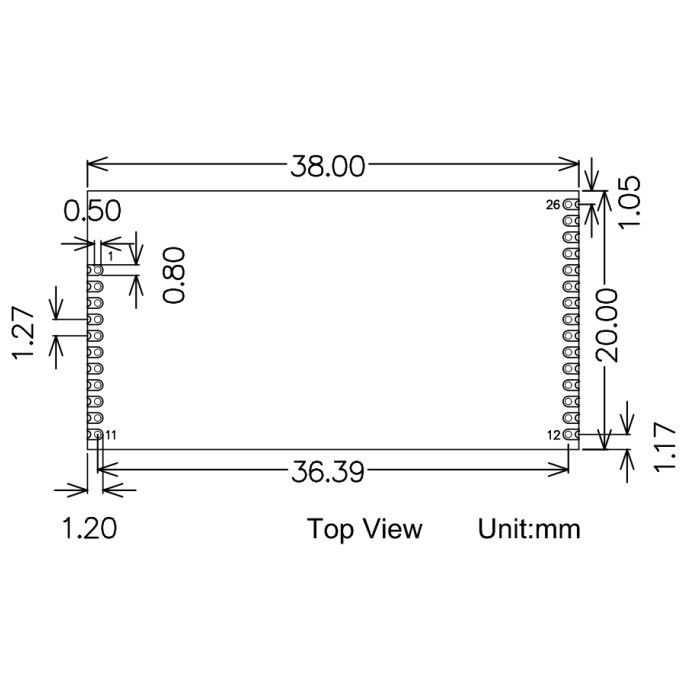

尺寸： 38mm×20mm×3mm。

工作温度：－40℃－+80℃。

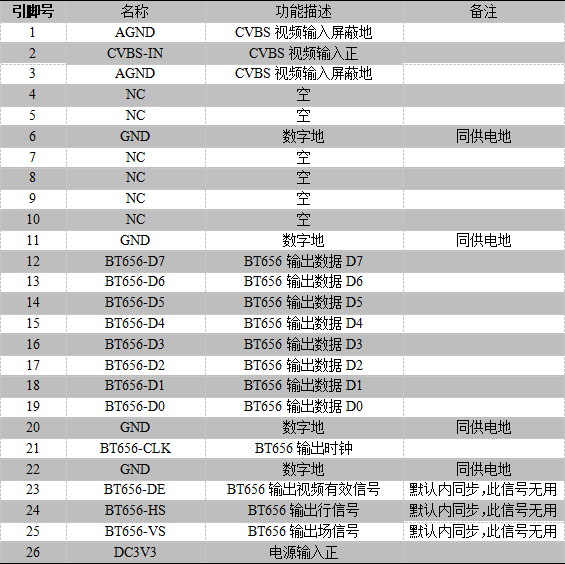

二、管脚定义
