一、基本信息

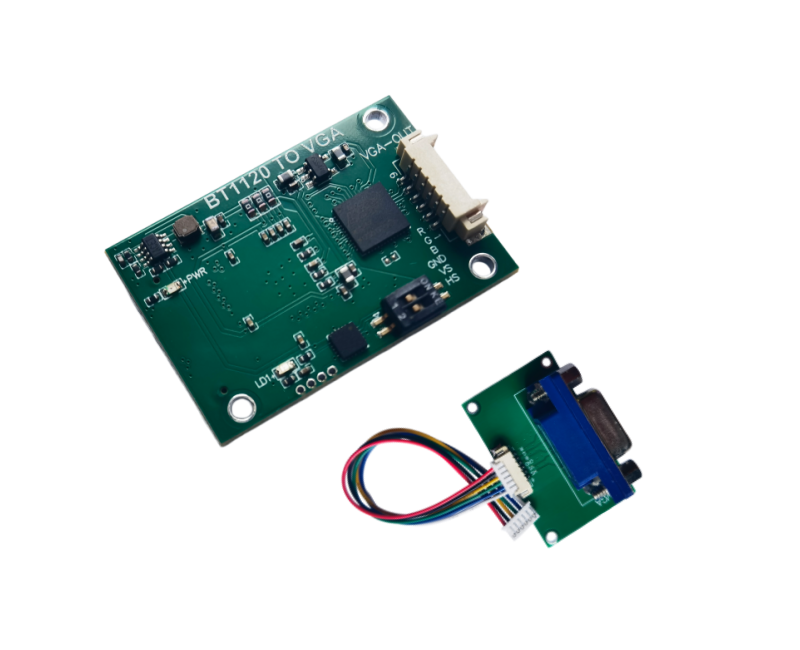

功能：BT1120转VGA,VGA编码。

型号：SPD-BVM01。

供电：3.3V。

输入：BT1120。

输出：VGA(R、G、B、HS、VS)。

驱动方式：无需(默认已配置好，输入BT1120即可输出VGA)。

支持分辨率：1080P、720P、1280*1024、1024*768、800*600、640*480等标准VGA分辨率。

尺寸：25mmX34mm。

工作温度：－40℃－+80℃。

二、接口定义

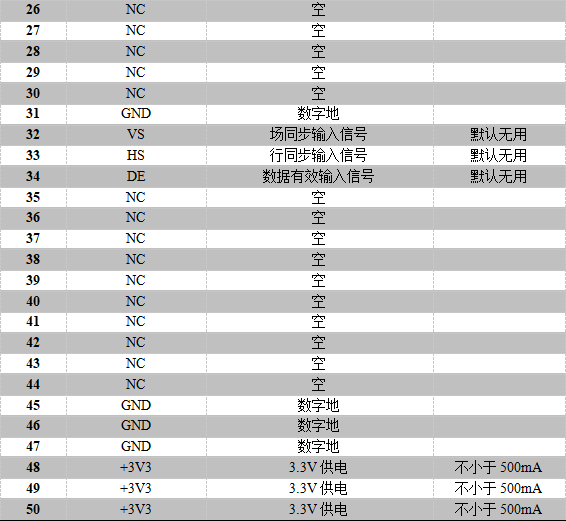

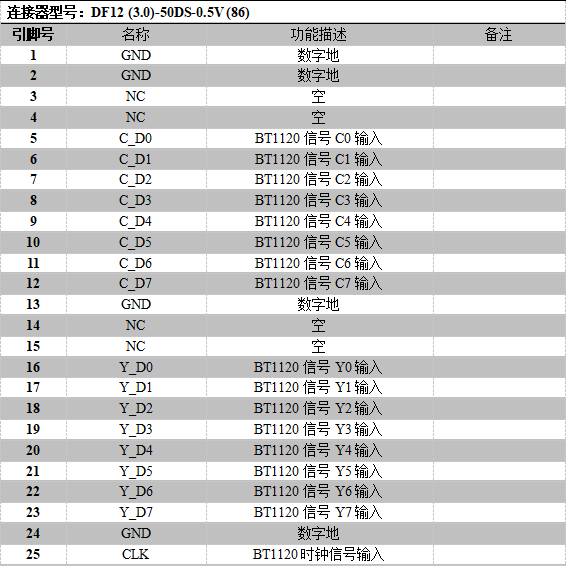

1.BT1120输入定义：

2.VGA输出定义：
