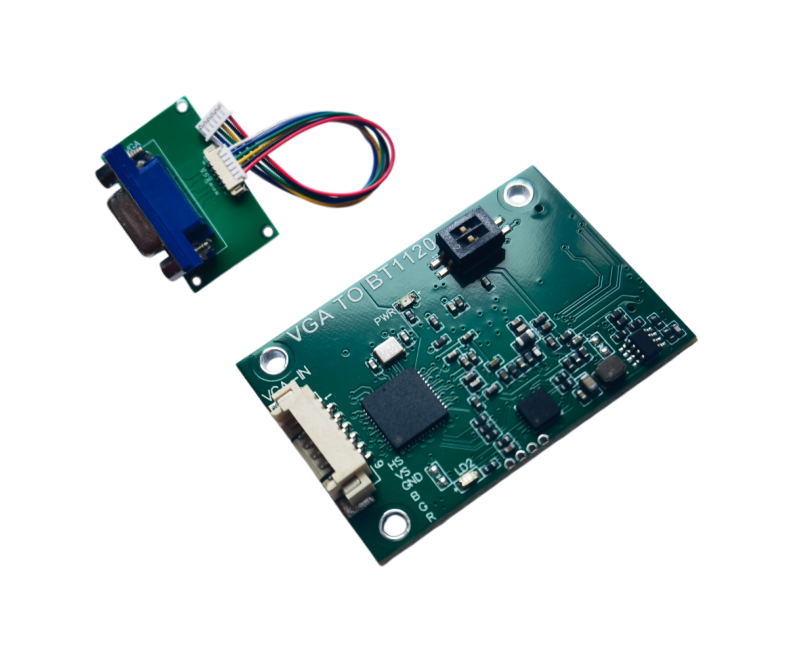

一、基本信息

功能：VGA转BT656,VGA解码。

型号：SPD-VBT02。

供电：3.3V。

输入：VGA(R、G、B、HS、VS)。

输出：BT656，兼容BT1120。

驱动方式：无需(默认已配置好，输入VGA即可输出BT656)。

支持分辨率： 1080P、720P、1280*1024、1024*768、800*600、640*480等标准VGA分辨率。

尺寸：25mmX34mm。

工作温度：－40℃－+80℃。

二、接口定义

1.VGA输入定义：

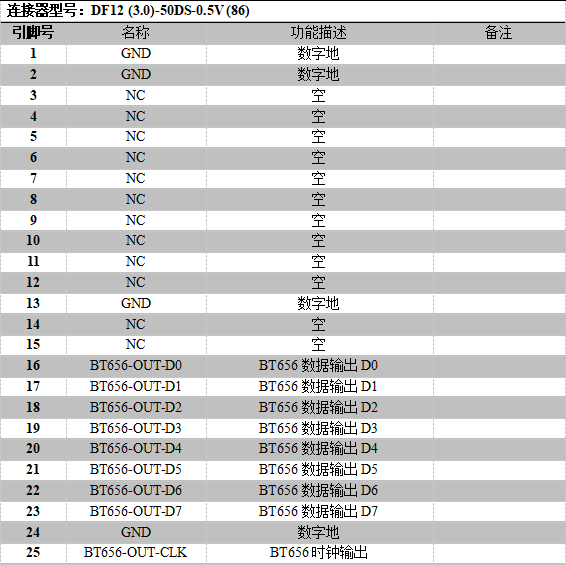

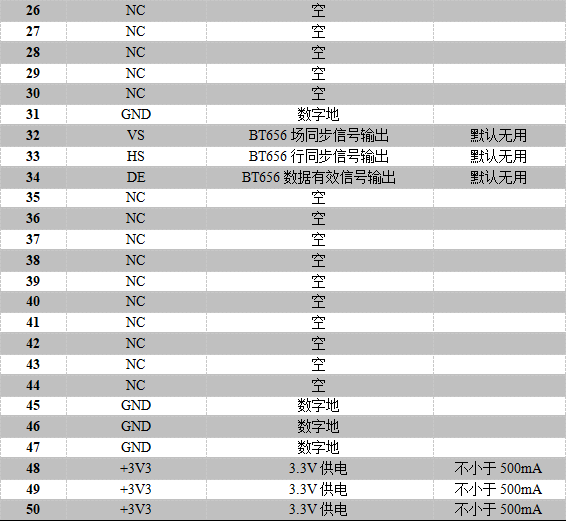

2.BT656输出定义：
