一、基本信息

功能：Cameralink工业相机 -40~+85度

型号：SPD-CCZ21（国产CMOS）

          SPD-CCF21（进口CMOS）

供电：5-12V宽压

输出:  Cameralink Base模式,1080P30Hz(默认)、1080P25Hz、720P60Hz、720P50Hz、720P30Hz、720P25Hz。

尺寸：75mmX50mmX50mm

工作温度：－40℃－+80℃





二、COMS技术指标

1.进口

（1）像元尺寸：3.45umX3.45um。

（2）感光尺寸：1/1.8。

（3）全局快门。

2.国产

（1）像元尺寸：3.0umX3.0um。

（2）感光尺寸：1/1.8。

（3）全局快门。



三、接口定义

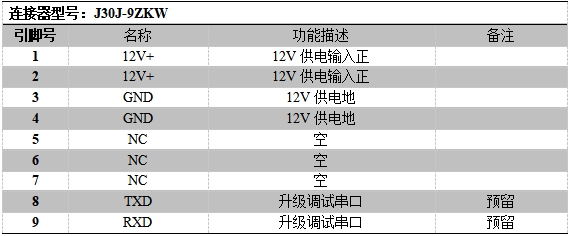

1.供电接口定义

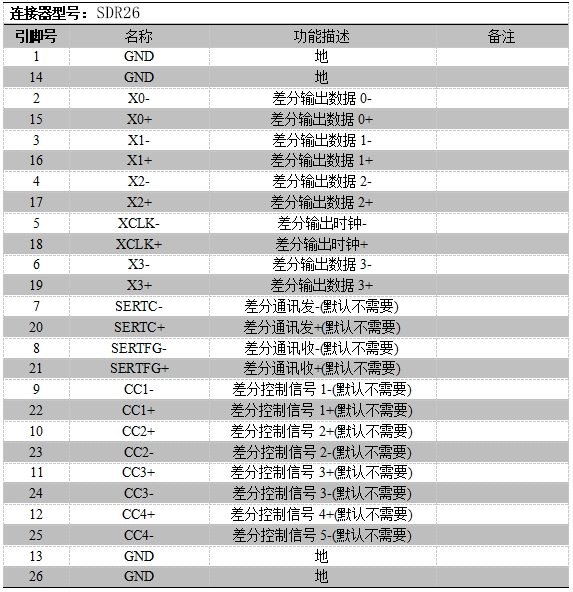

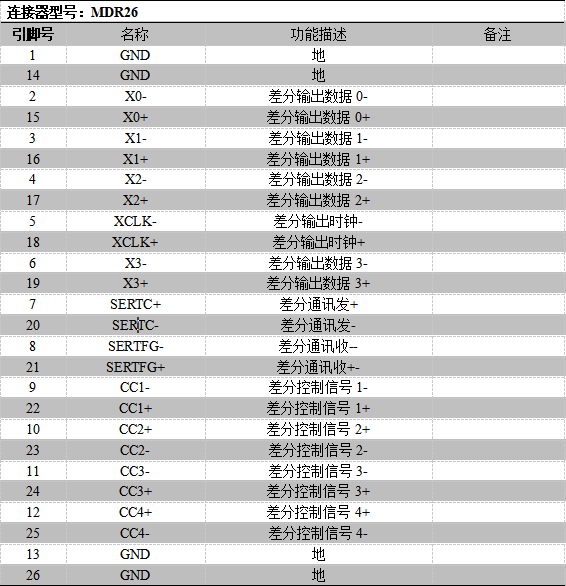

2.Cameralink输出接口定义
