一、基本信息

功能：差分VGA转单端VGA（双路）,XGA TO VGA。

型号：SPD-VDVS02。

供电：9V-12V。

输入：支持三线制和五线制差分VGA。

          三线制：差分VGA(R+,R-,G+,G-,B+,B-)，双路。

          五线制：差分VGA(R+,R-,G+,G-,B+,B-,HS+,HS-,VS+,VS-)，单路。

输出：单端VGA(R、G、B、HS、VS)。

尺寸：85mmX45mm。

工作温度：－40℃－+80℃。

分辨率支持：1080P、720P、1280*1024、1024*768、800*600等。

二、接口定义

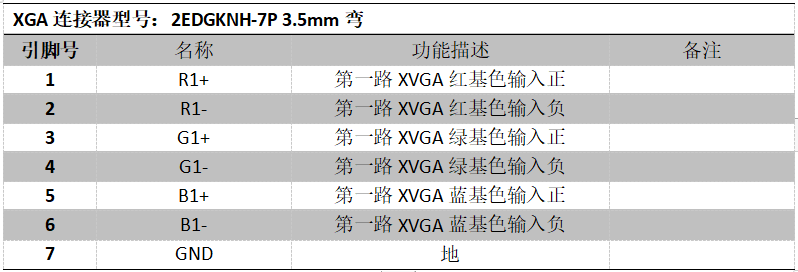

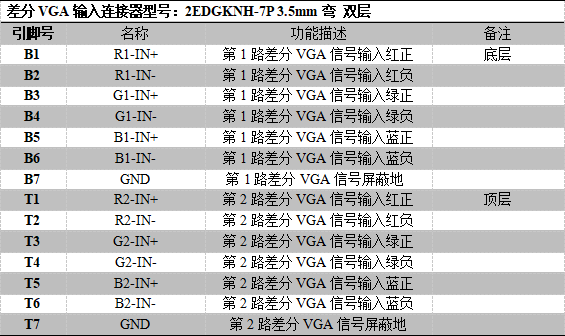

1.差分VGA输入：

2.VGA输出（双路，同电脑主机，可直接连接电脑VGA接口显示器）。
