一、基本信息

功能：差分PAL转单端PAL CVBS差分转单端。

型号：SPD-DP01。

供电：12V。

输入：差分PAL视频。

输出：单端PAL视频。

支持分辨率：720*576i、720*480i等。

尺寸：50mmX32mm。

工作温度：－40℃－+80℃。

二、接口定义

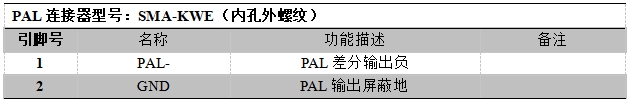

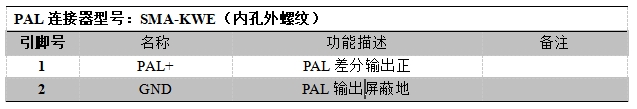

1.差分PAL输入SMA同轴接口定义（采用两个同轴，分别为PAL+和PAL-）：

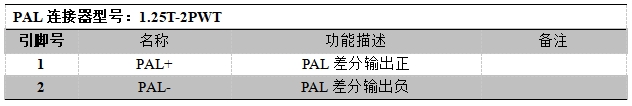

2.差分PAL输入2P插件接口定义：

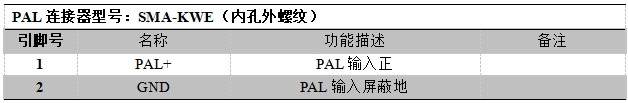

3.单端PAL输出同轴接口定义：

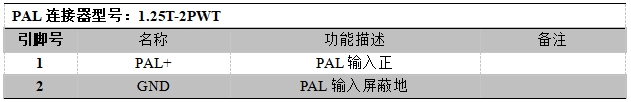

4.单端PAL输出2P插件接口定义：

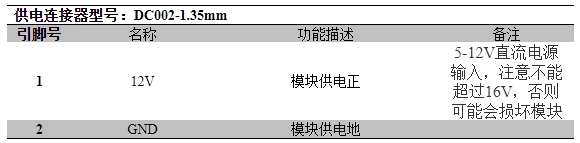

5.供电接口定义：
