一、基本信息

功能：PAL转差分 单端PAL转差分PAL

型号：SPD-PD01

供电：12V

输入:模拟PAL视频

输出:差分PAL视频。

支持分辨率：576i、480i等

尺寸：50mmX32mm

工作温度：－40℃－+80℃

二、接口定义

1.单端PAL输入SMA同轴接口定义

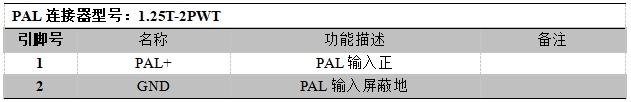

2.单端PAL输入2P插件接口定义

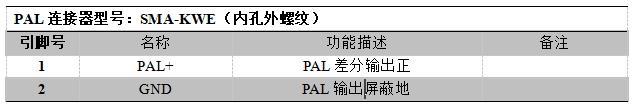

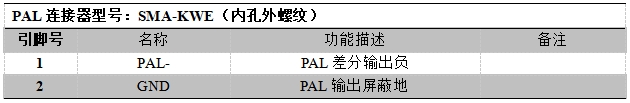

3.差分PAL输出同轴接口定义（采用两个同轴，分别为PAL+和PAL-）

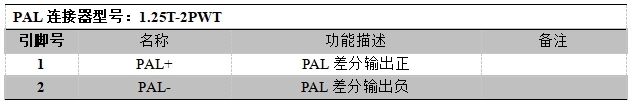

4.差分PAL输出2P插件接口定义

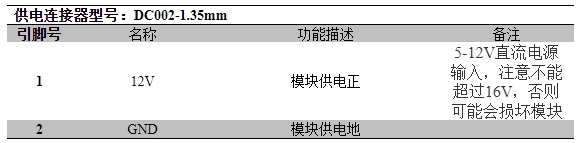

5.供电接口定义
