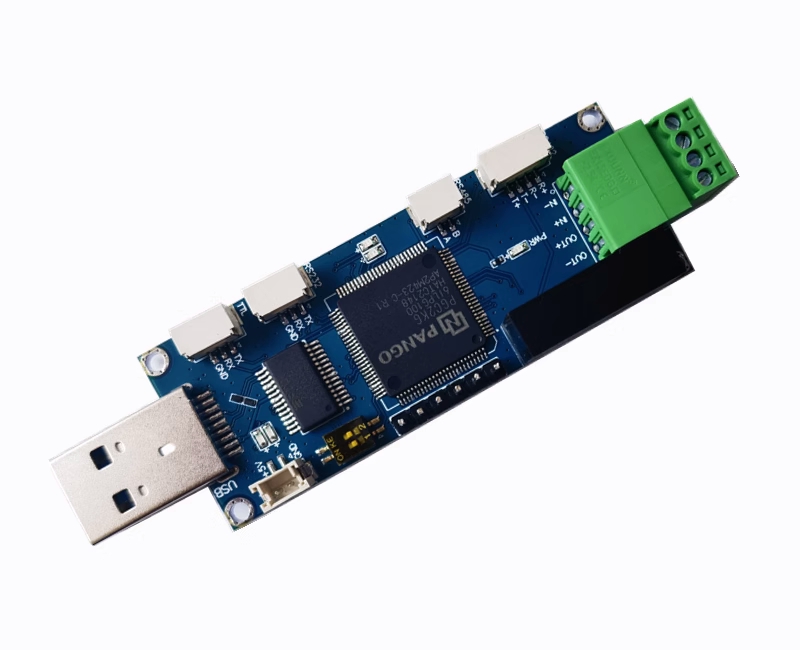

一、基本信息
功能：航空总线ARINC429模块。
型号：SPD-S429-1R1T。
供电：USB或者DC5V。
输入:串口或429。
输出:429或串口。
速率：高速低速可配置。
尺寸：25mmX65mm。
工作温度：－40℃－+80℃。
二、技术参数：
1.可实现ARINC429航空总线同时与USB、TTL串口、RS232串口、RS422串口、RS485串口双向转换，用户需要什么接口，直接对插即可。
2.可实现ARINC429数据记录与导出功能。
3.可自动产生校验位。
4.可依据标准 ARINC429 协议生成错误代码。
5.Label 可设置。
6.符合 GOST 18977-79 和 RTM 1495-75(ARINC429)。
三、接口定义

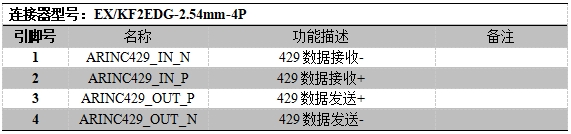

1.ARINC429定义：

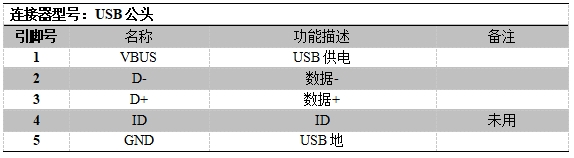

2.USB定义：

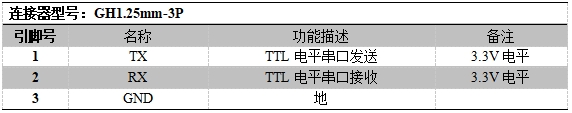

3.TTL串口定义：

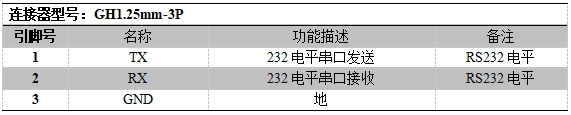

4.RS232串口定义：

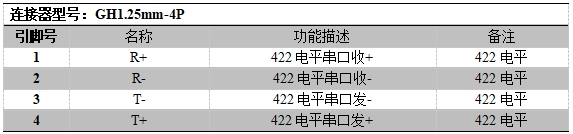

5.RS422串口定义
6.RS485串口定义：

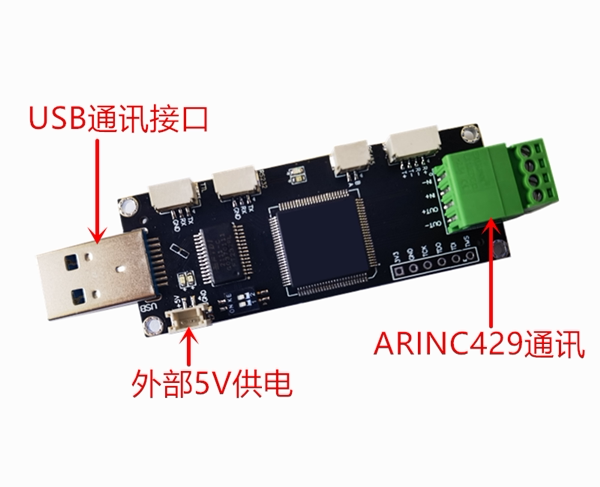

7.USB与ARINC429通讯如下：
注：USB为USB2.0，USB与ARINC429通讯时，USB为其供电，无需使用外部5V供电。

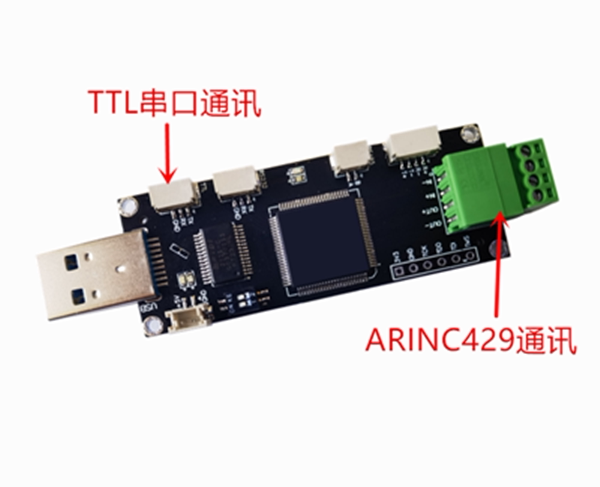

8.TTL串口与ARINC429通讯如下：
注：TTL电平为3.3V，TTL与ARINC429通讯时，可用USB为其供电，或使用外部5V供电。

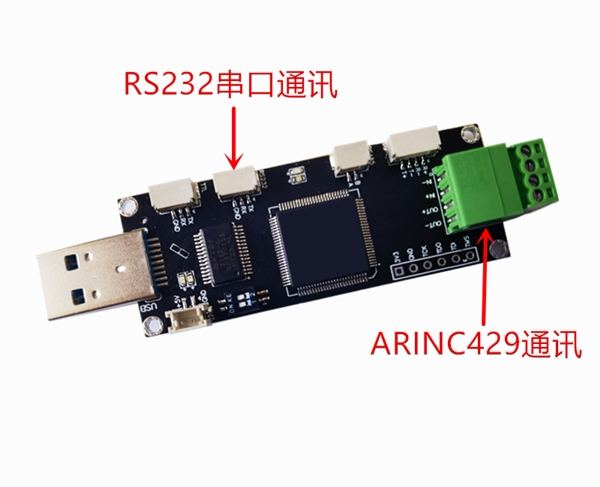

9.RS232与ARINC429通讯如下：
注：RS232为三线制，RS232与ARINC429通讯时，可用USB为其供电，或使用外部5V供电。
10.RS422与ARINC429通讯如下：
注：RS422为四线制，RS422与ARINC429通讯时，可用USB为其供电，或使用外部5V供电。

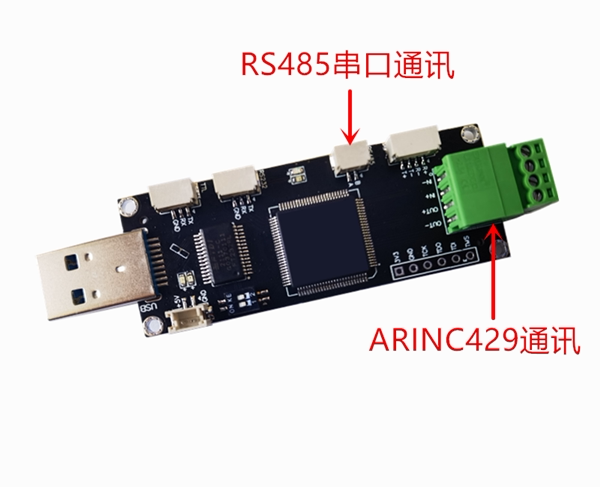

11.RS485与ARINC429通讯如下：
注：RS485为二线制，半双工，RS485与ARINC429通讯时，可用USB为其供电，或使用外部5V供电。
四．参数设置
4.1 通讯速率设置
（1）ARINC429速率设置（拨码开关KEY1）
（2）USB/串口波特率设置（拨码开关KEY2）
注1：以上设置适用于USB接口、RS422接口、RS458接口、TTL接口，受芯片限制RS232接口（KEY2: OFF，波特率为115200，KEY2:ON，波特率为230400）。

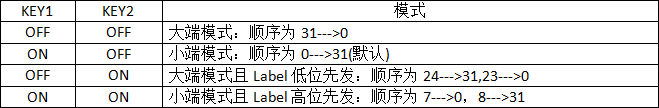

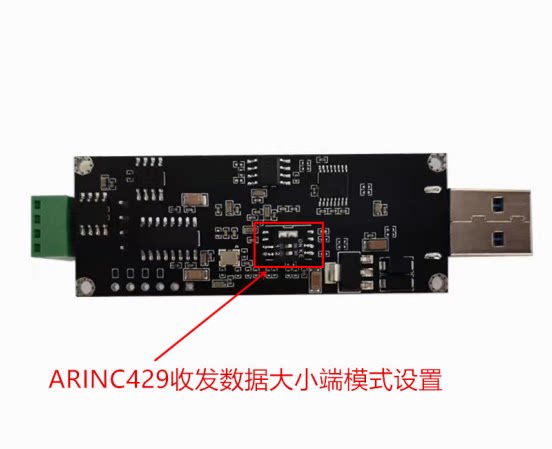

4.2 大小端模式设置
注：出厂默认为KEY1:ON,KEY2:OFF模式，其它三种模式不常用或为兼容老产品。
4.3 小端模式串口与ARINC429映射关系(其它模式同理)
（1）串口转ARINC429映射关系：

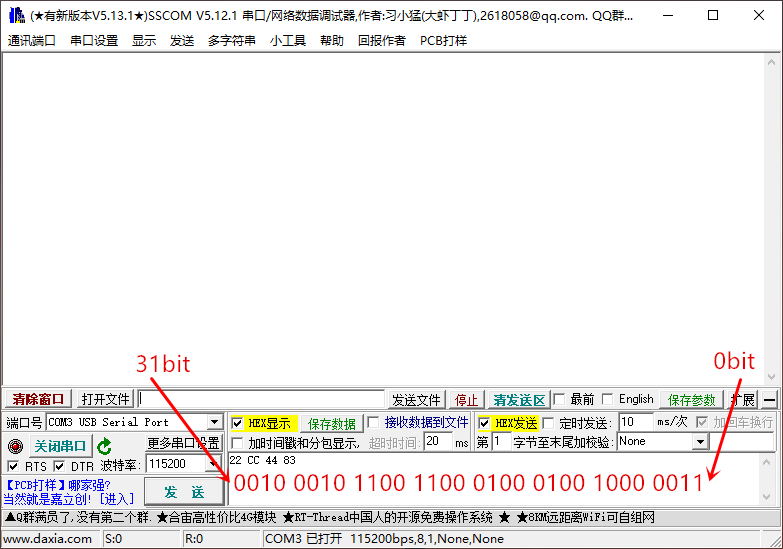

如下图所示，打开串口助手，输入22334482点“发送”，把0x22CC4483(00100010110011000100010010000011)串口数据转换成ARINC429数据。

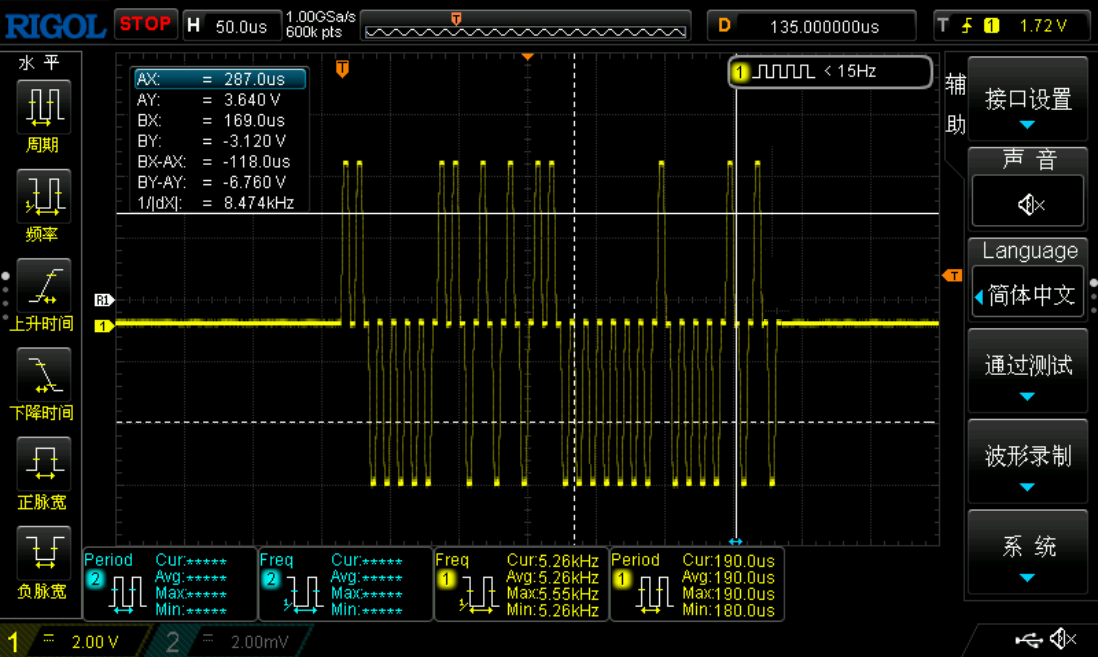

由于串口转ARINC429模块采用透传模式，小端模式(即0bit先发)，所以串口数据0x22CC4483转ARINC429后，ARINC429总线上的波形如下图所示：
（2）ARINC429转串口映射关系：

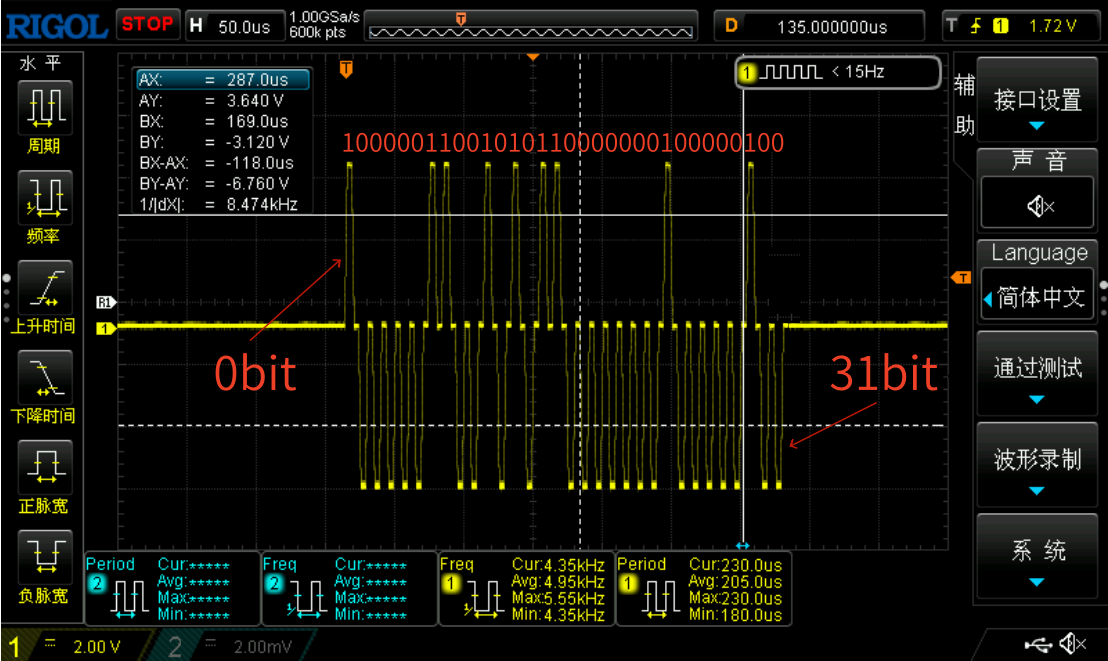

如下图所示，ARINC429总线上收到的一个字(10000011001010110000000100000100)。

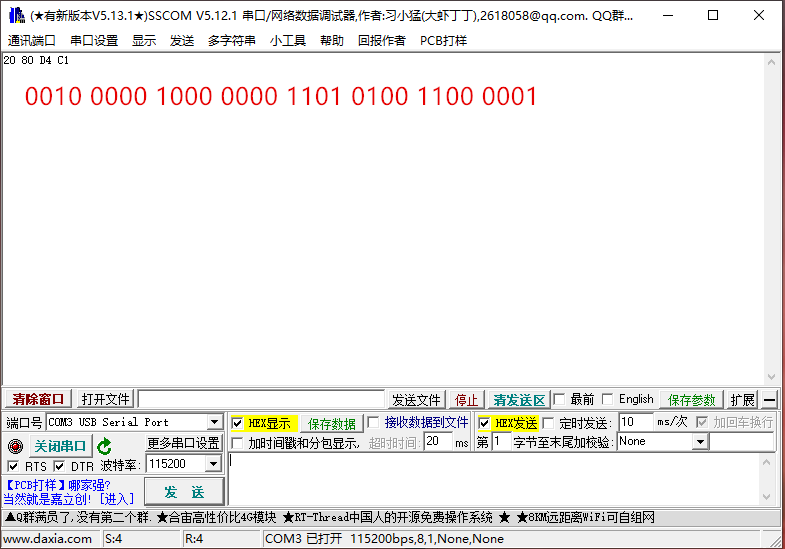

由于ARINC429转串口采用透传模式，小端模式，所以ARINC429转串口后，串口收到数据为0x2080D4C1，如下图所示：
五．产品自测
将ARINC429模块设置成自发自收模式(OUT+与IN+短接,OUT-与IN-短接)。

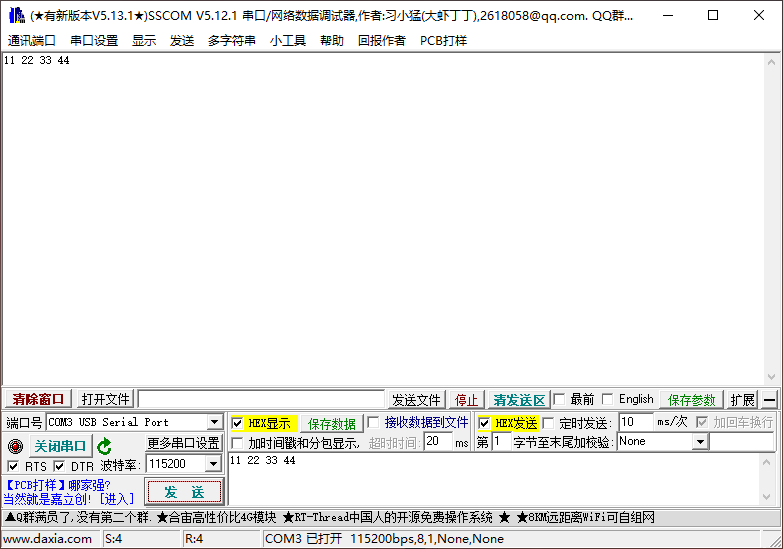

5.1 串口波特率115200，ARINC429速度100K(拨码开关KEY1:OFF,KEY2:OFF)，ARINC429总线一个字为32bit，所以串口发送数据必须为4个字节或者4个字节的整数倍。

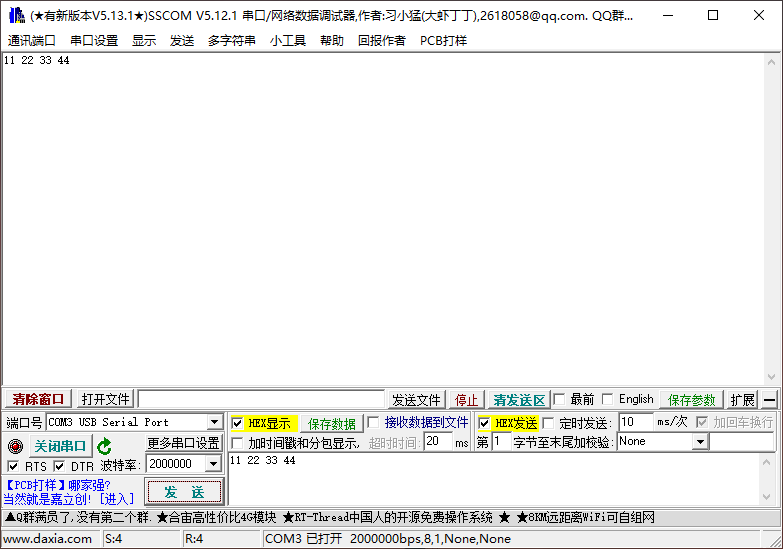

5.2 串口波特率2000000，ARINC429速率12.5K(拨码开关KEY1:ON,KEY2:ON)，ARINC429总线一个字为32bit，所以串口发送数据必须为4个字节或者4个字节的整数倍。
5.3 串口波特率2000000，ARINC429速率100K(拨码开关KEY1:OFF,KEY2:ON)，ARINC429总线一个字为32bit，所以串口发送数据必须为4个字节或者4个字节的整数倍。
六．通讯协议
6.1 ARINC429格式
如下图所示为ARINC429一个字32bit的BCD模式（其它模式大同小异，只是各个标识位意义不同，请查阅相关资料了解）定义及说明:
(1)31位：P，校验位，ARNC429一般采用奇校验;
(2)30-29位：SSM，信号状态标识，用于标识信号的有效性、极性、方向等；
(3)28-10位：DATA，数据位置，用于传输载荷数据（BCD码）；
(4)9-8位：SDI，源/目的标记位，用于标识信号的源目的位置；
(5)7-0位：LABEL，标识，用于标识信号（八进制表示）。

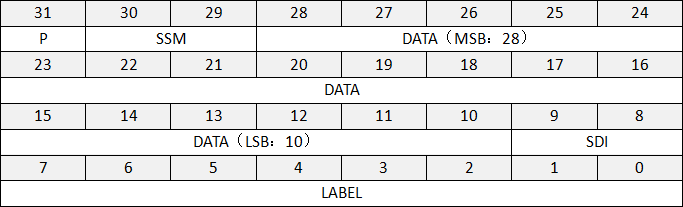

ARINC429数据格式及定义

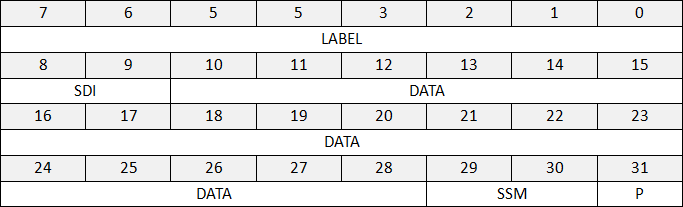

ARINC429数据收发顺序
6.2 ARINC429总线数据收发顺序
根据ARINC429国际标准，其数据发送顺序为先发LABEL的7--->0，然后8--->31依次发送。本模块默认为透传模式，不对数据内容进行定义或者限定，即串口发送4个字节数据，将自动转换成ARINC429总线对应的一个字（32bit），同理ARINC429总线上接收到一个字（32bit），将自动转换成串口对应的4个字节，所以使用本模块透传模式发送数据时(0--->31依次发送)，需要将LABEL高低位依次对调，否则ARINC429总线不会识别LABEL，可以使用“ARINC429编码软件”方便操作，接收数据同理，需要将接收到的数据LABEL高低位依次对调才是实际的LABEL数据，可以使用“ARINC429解码软件”方便操作。
6.3 实际数据收发与分析
(1)串口(USB/RS422/RS485/RS232/TTL任选其一)转ARINC429：

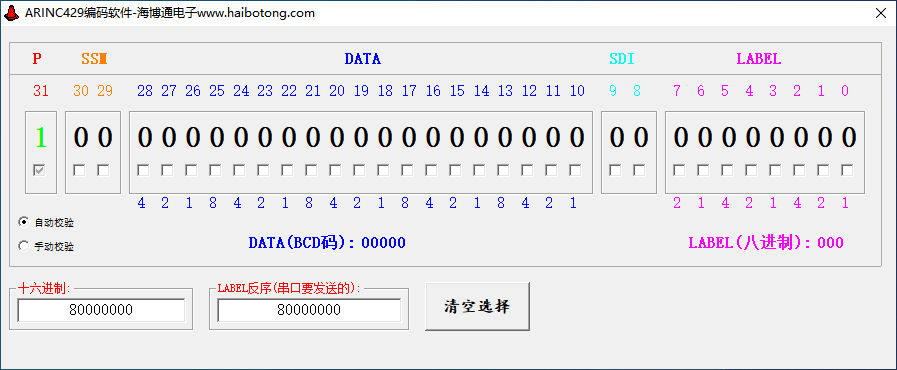

根据4.2节将ARINC429模块设置为小端模式(顺序为0--->31即出厂默认模式)，打开“ARINC429编码软件”，用这个软件可以直观，方便的编辑好自己想要发送的ARINC429数据，这里以下图数据为例，其它数据同理。
P：校验位为0;
SSM:信号状态标识位为 01;
DATA:数据位为 02035(BCD码);
SDI：源/目的标记位00;
LABEL:信号标识为203(八进制)。
0x2080D483为要发送的原始数据，根据6.2节把LABEL高低位依次对调，实际串口要发送的数据为0x2080D4C1，打开串口助手，并设置好COM口和波特率，串口助手发送区输入：2080D4C1（二进制：0010 0000 1000 0000 1101 0100 1100 0001），并点“发送”，如下图所示：

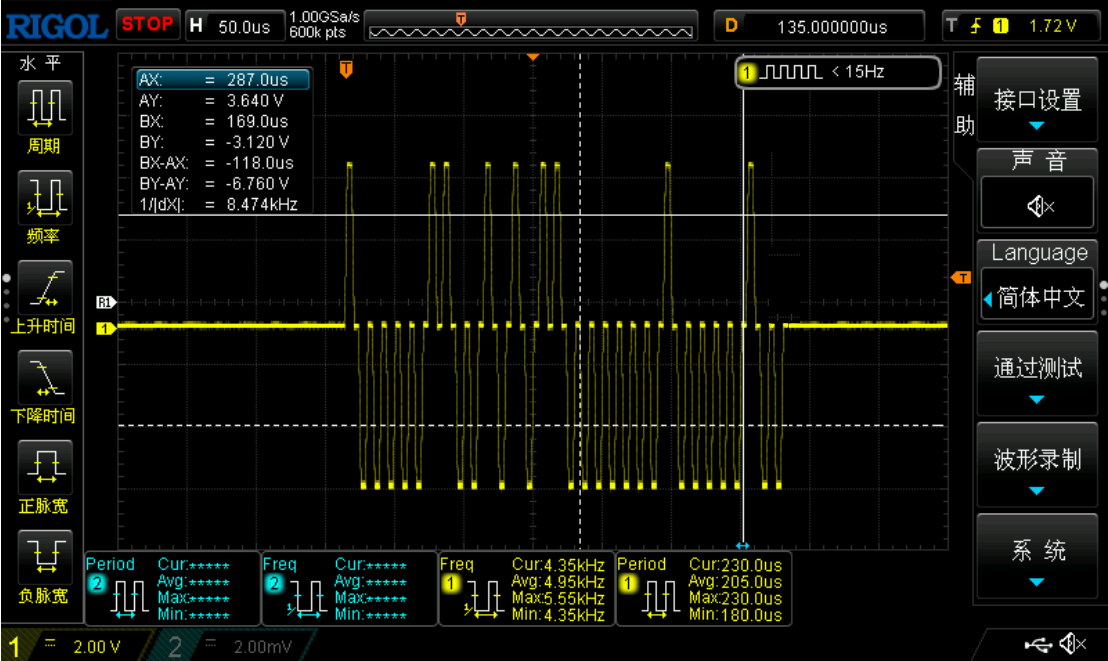

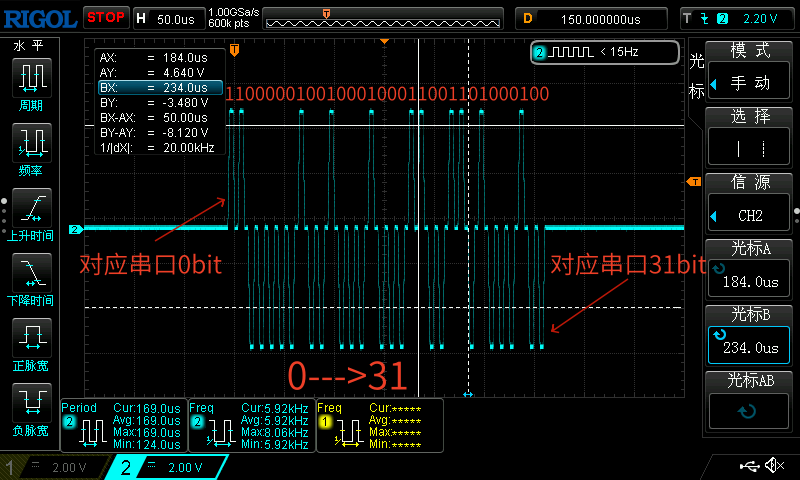

用示波器测量ARINC429总线数据波形（表笔正极接ARINC429发送正，表笔负极接GND），测得波形如下：
分析：0x2080D483（二进制：0010 0000 1000 0000 1101 0100 1000 0011），根据6.1节将LABEL(7--->0)高低位依次对调，通过本串口转ARINC429模块发送，实际ARINC429总线上的数据为0010 0000 1000 0000 1101 0100 1100 0001与波形一一对应(注意示波器左侧为最低位，右侧为最高位)。
ARINC429转串口(USB/RS422/RS485/RS232/TTL任选其一)：

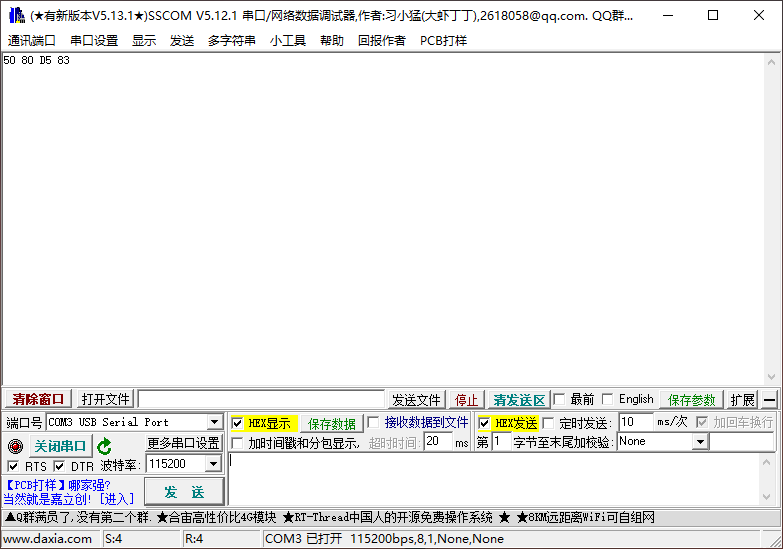

根据4.2节将ARINC429模块设置为小端模式(顺序为0--->31即出厂默认模式)，打开串口助手，并设置好COM口和波特率，用ARINC429设备发送数据(发送设备这里指ARINC429总线发送源)，如下图所示串口收到了4个字节数据0x5080D583，即ARINC429数据的32bit。

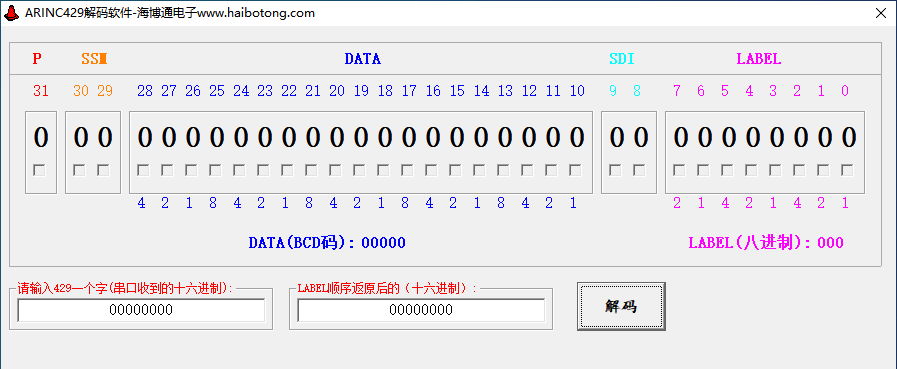

打开“ARINC429解码软件”，并输入“5080D583”，点“解码”，解码软件将429总线上的32bit数据依次还原，0x5080D5C1为对应十六进制。
同时用示波器测量ARINC429总线数据波形（表笔正极接ARINC429接收正，表笔负极接GND），得到如下波形：
分析：串口收到的0x5080D583(0101 0000 1000 0000 1101 0101 1000 0011)，根据6.2节ARINC429总线收发顺序，Label(7--->0)为：1100 0001，31--->8为：0101 0000 1000 0000 1101 0101，即ARINC429总线原始数据为：0101 0000 1000 0000 1101 0101 1100 0001（0x5080D5C1），根据6.1节ARINC429格式（BCD模式）：
(1)31位：P，校验位，0。
(2)30-29位：SSM，信号状态标识，10；
(3)28-10位：DATA，100 0010 0000 0011 0101（BCD码:42035）；
(4)9-8位：SDI，源/目的标记位，01;
(5)7-0位：Label：1100 0001（八进制:301）；
总结：从ARINC429总线收到的32bit数据通过ARINC429转串口得到0x5080D583，用ARINC429解码软件还原后，ARINC429总线上数据为0x5080D5C1，测得波形与解码软件各个位一一对应。
